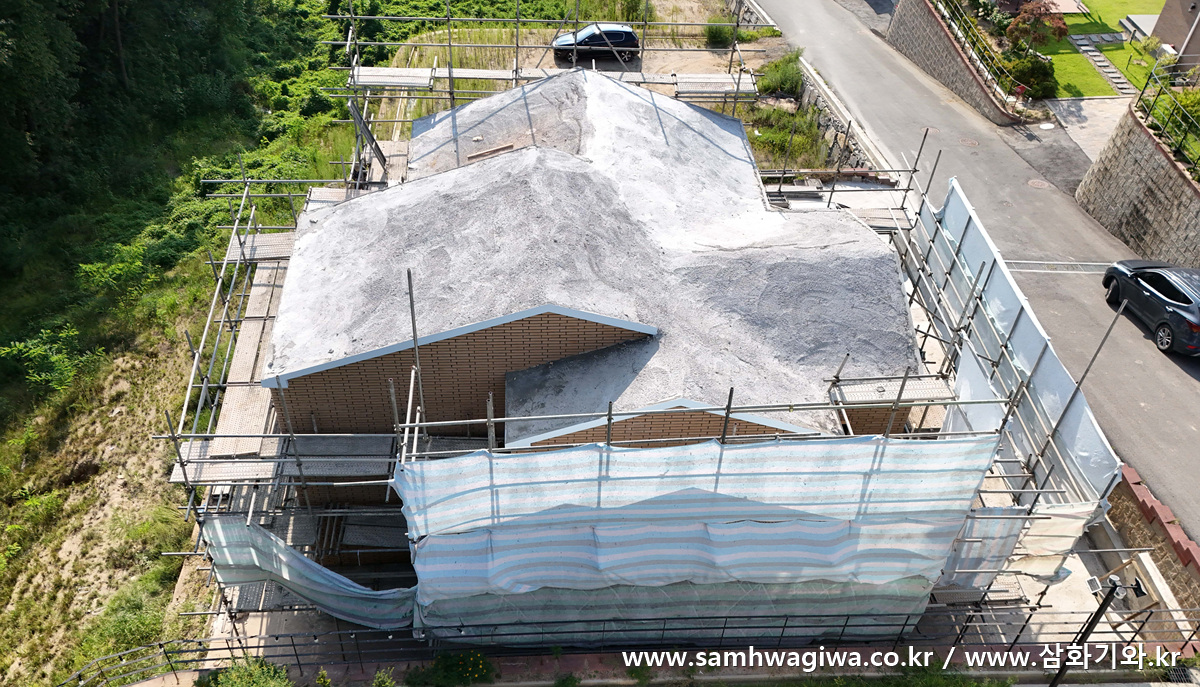

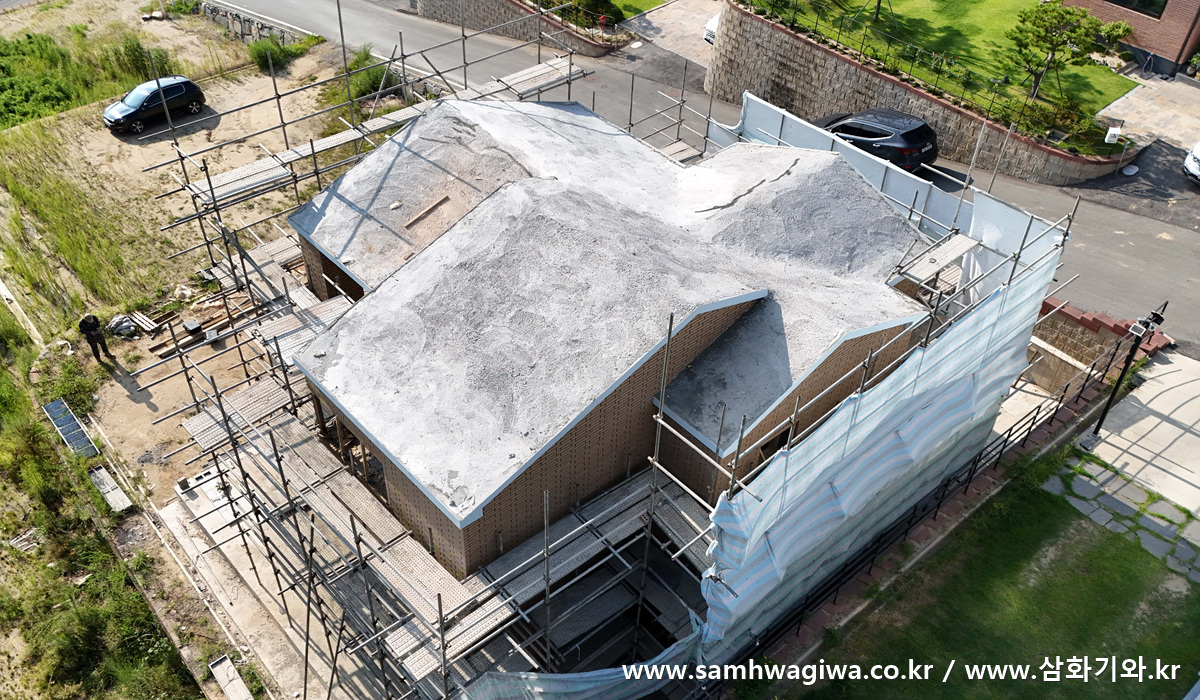

이번 현장은 제천시 송학면 도화리에 위치한 개인 주택 신축 현장입니다. 철근 콘크리트 골조의 2층 건물로서 지붕이 1층과 2층에 각각 설치되어 있는 형태입니다.

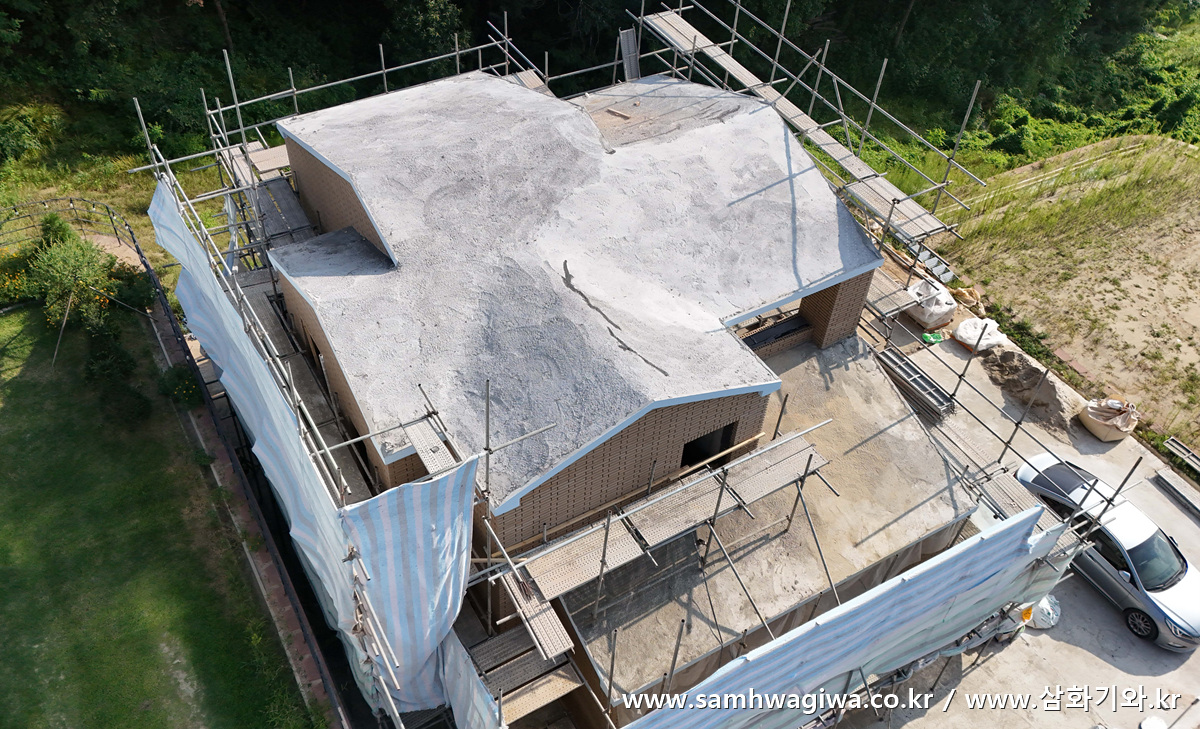

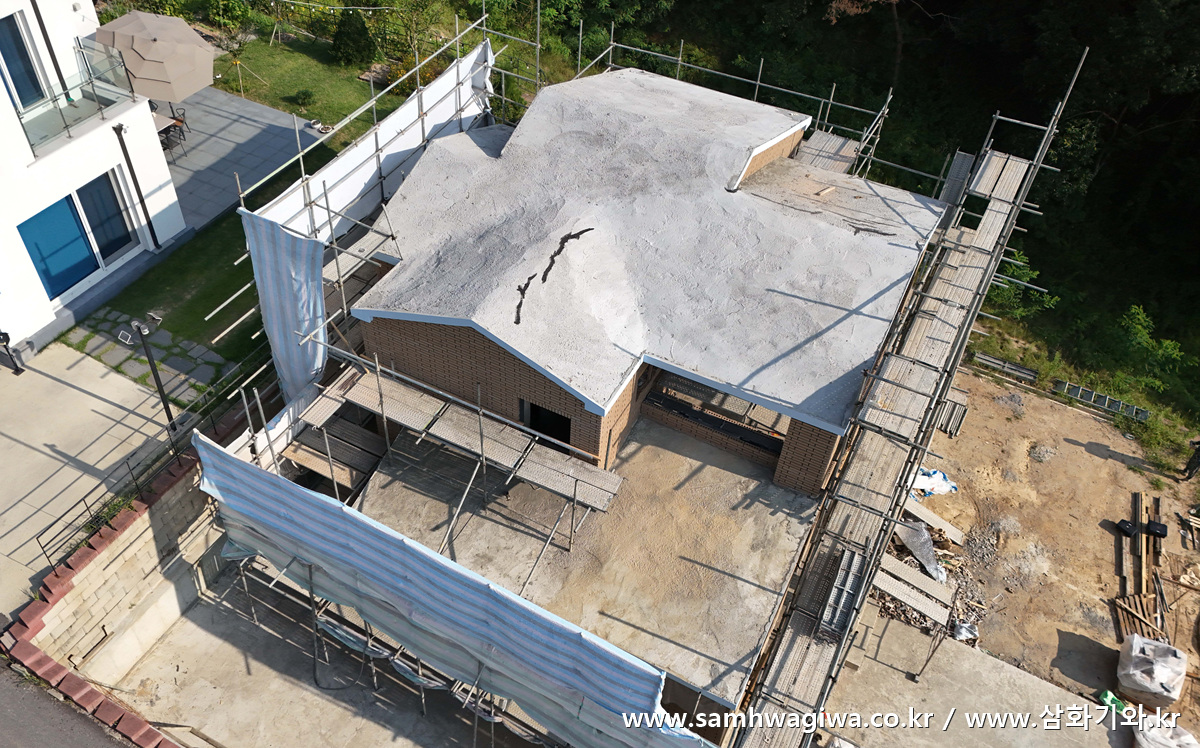

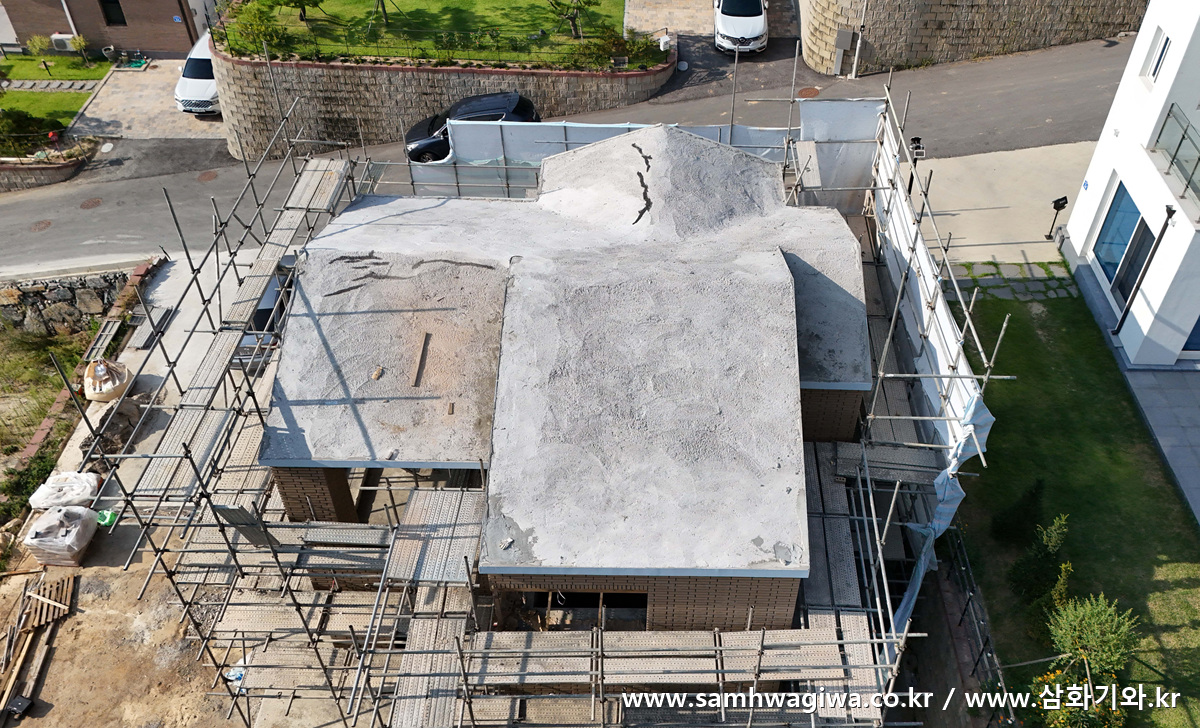

2층 지붕은 변형된 T자 형태의 구조를 가지고 있는데 면적은 크지 않지만 구조가 복잡하게 설계되어 있어 시공 난이도가 좀 높은 편입니다.

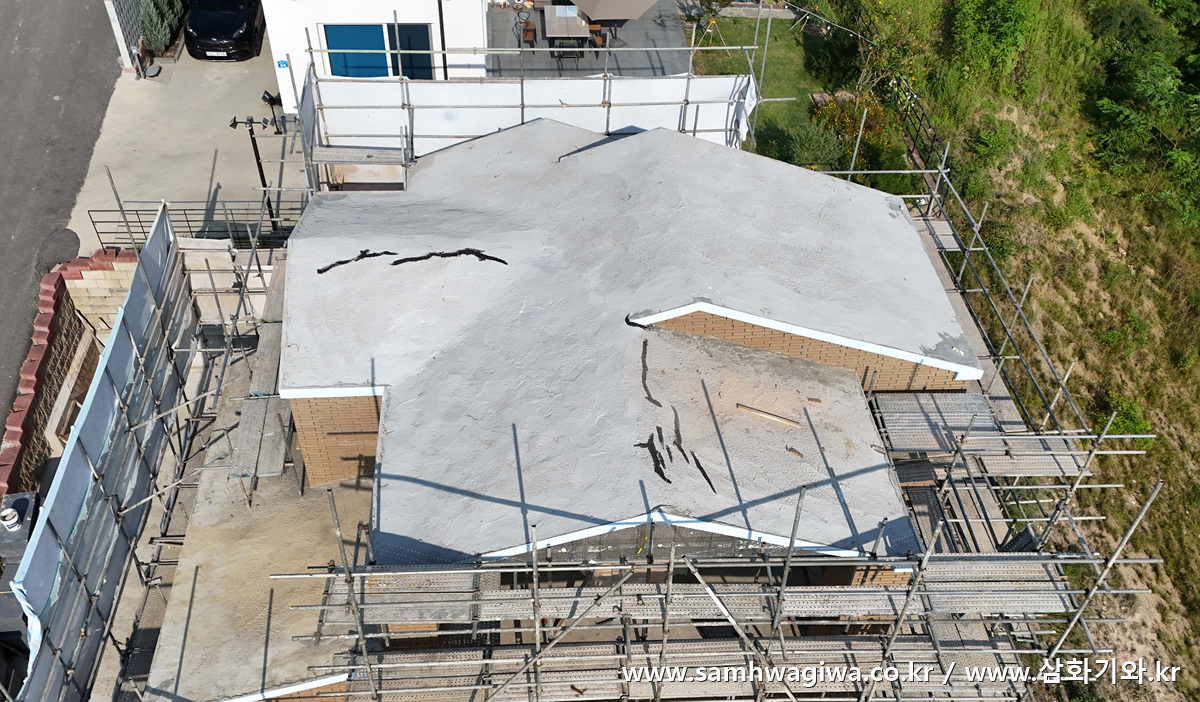

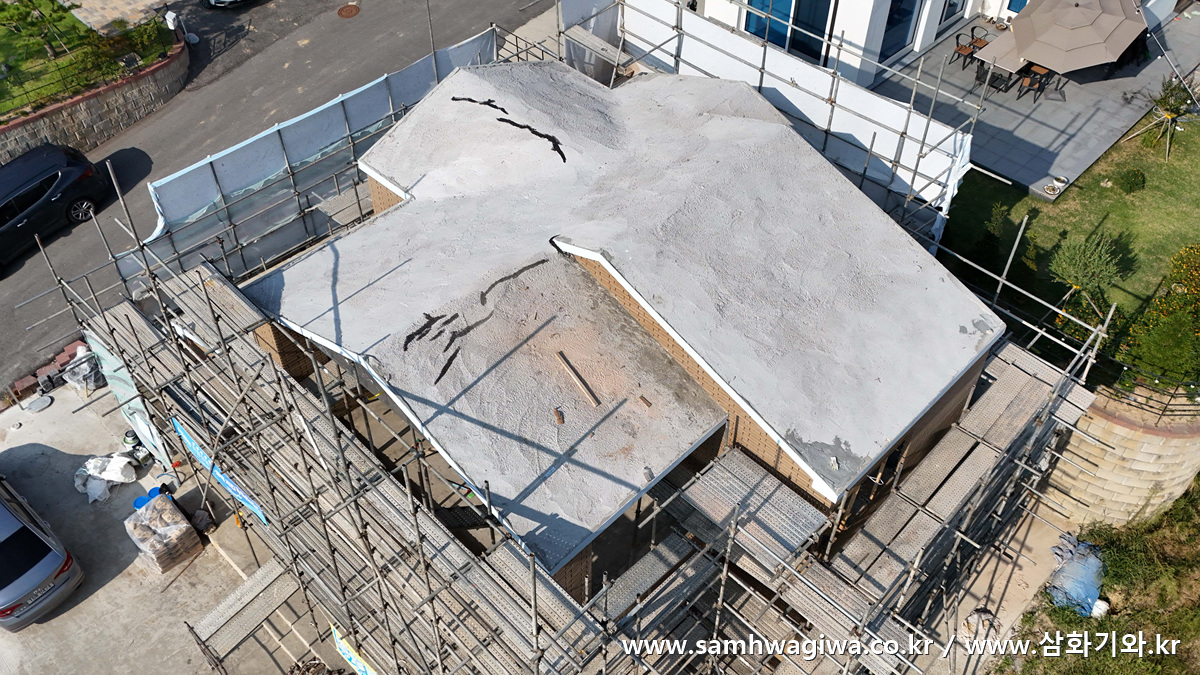

군데군데 크랙이 나 있는 곳에 검정 콜타르 방수액을 발라 놓은 모습이 보입니다.

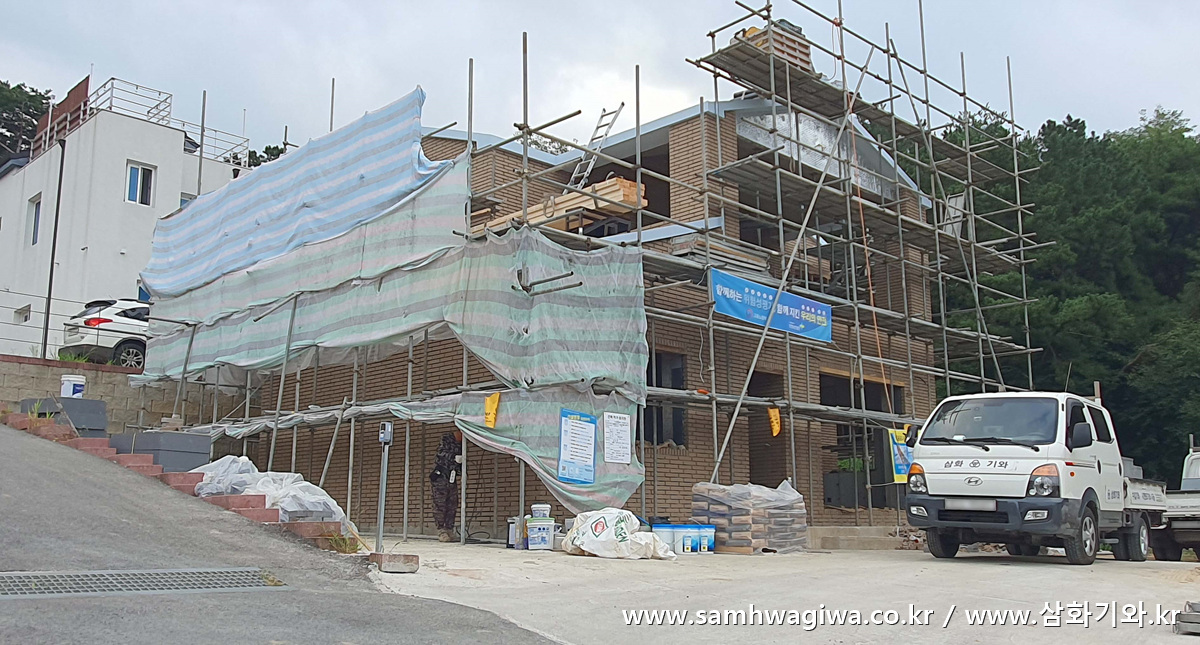

외벽에는 이미 벽돌 조적이 끝나 있는 상태이지만 아직 줄눈 작업이 이루어지기 전이네요. 지붕과 외벽이 만나는 부분이 몇 군데 있기 때문에 지붕 시공은 줄눈 작업이 끝난 후에 시작할 예정입니다.



1층에는 지붕 경사면이 한쪽을 향해 나 있는 외쪽지붕의 형태입니다. 사진에 보이듯 1층 지붕 위에 비계가 설치되어 있기 때문에 2층 지붕의 각상을 먼저 진행하고 난 후에 1층 지붕을 작업할 예정입니다.

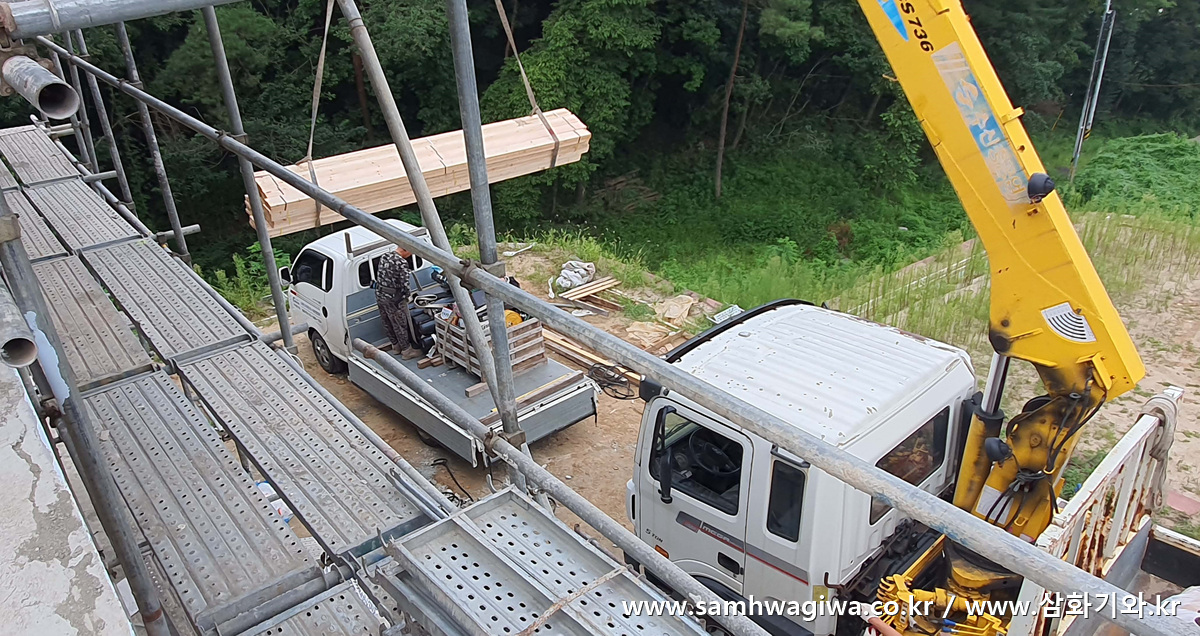

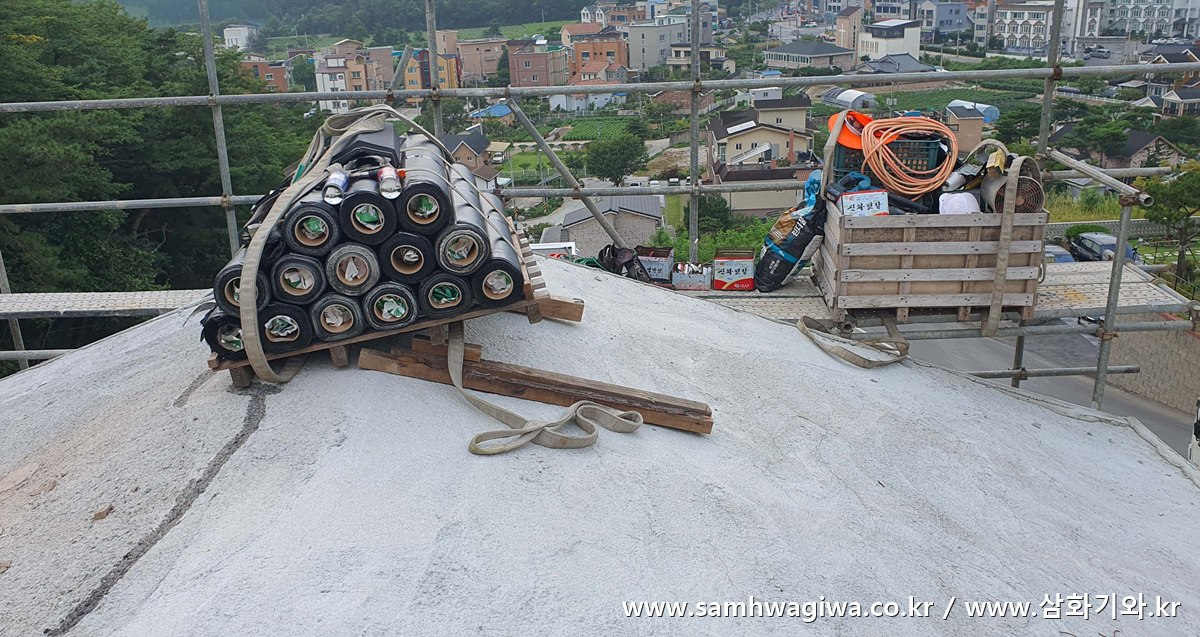

본격적인 각상 작업을 위해 필요한 자재와 공구를 싣고 현장에 도착합니다. 크레인을 이용하여 지붕에 자재를 올려놓은 모습이네요.

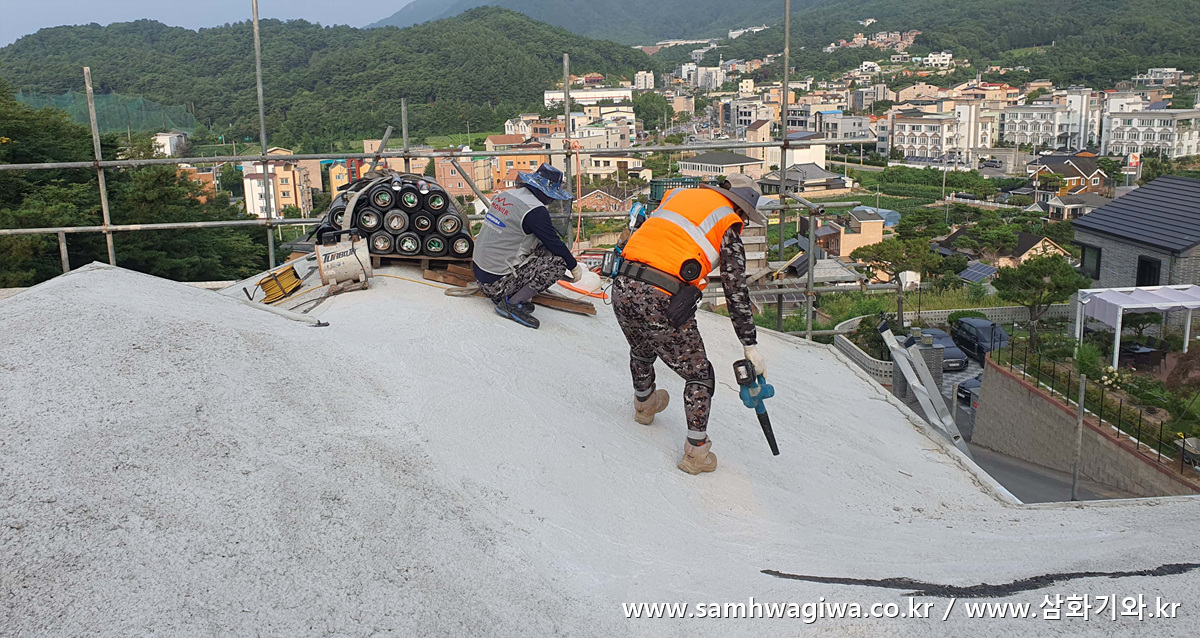

방수 시트를 붙이기 전에 먼저 지붕에 쌓인 먼지와 부스러기를 청소하고 있습니다.

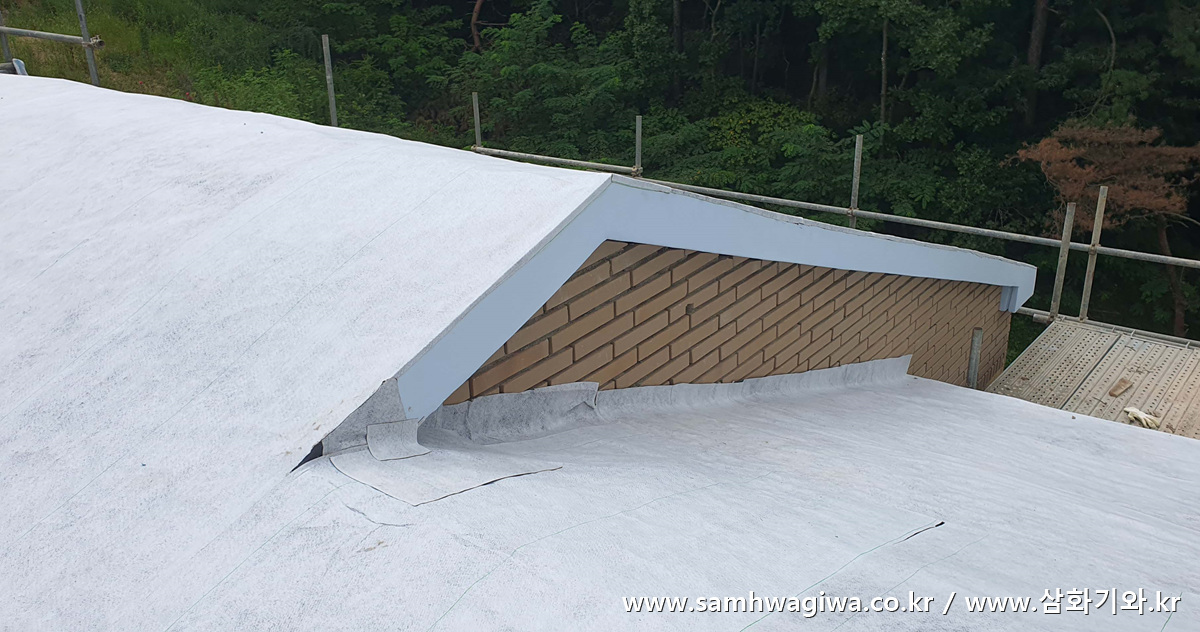

방수 시트 접착이 모두 끝났습니다. 외벽 인접면에도 방수에 유의하여 꼼꼼하게 시트를 부착합니다.

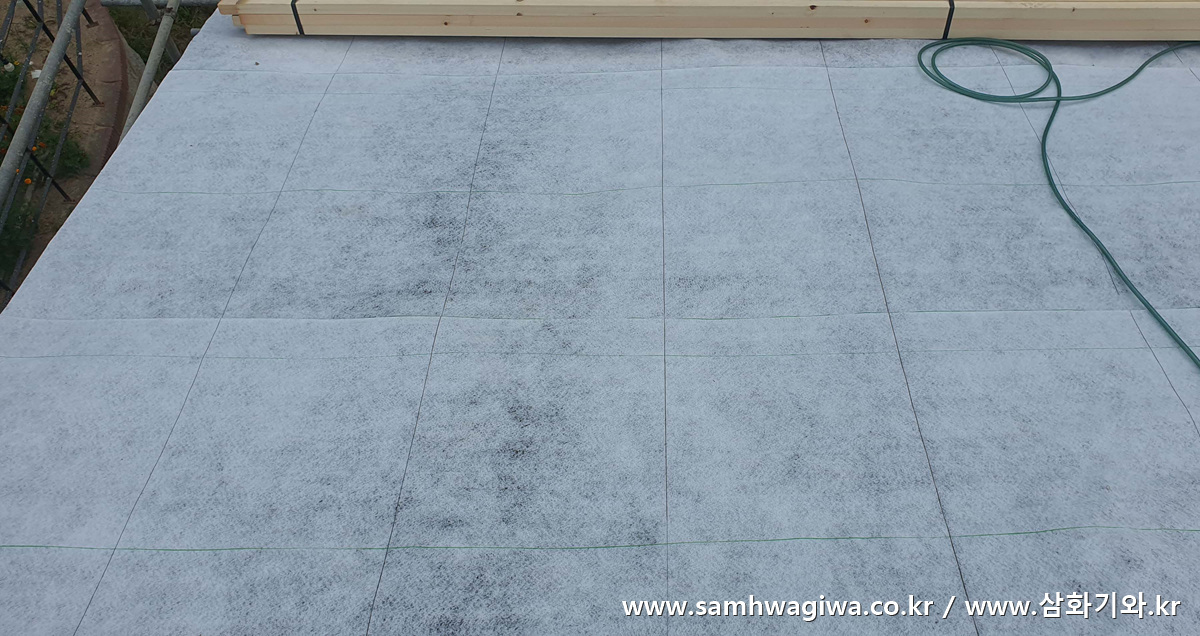

각상 작업을 시작하기 전에 미리 방수 시트 위에 일정 간격마다 먹선을 놓습니다. 이 선을 따라 세로상이 설치됩니다.

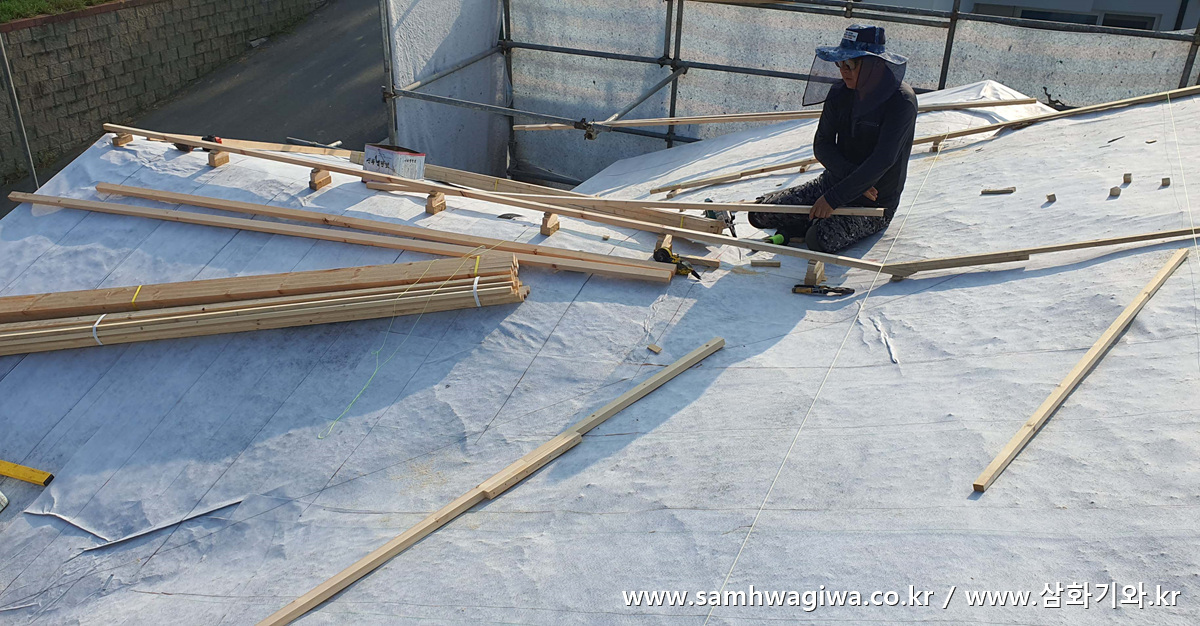

기초 뼈대가 되는 용마루 각상을 잡고 있는 모습입니다.

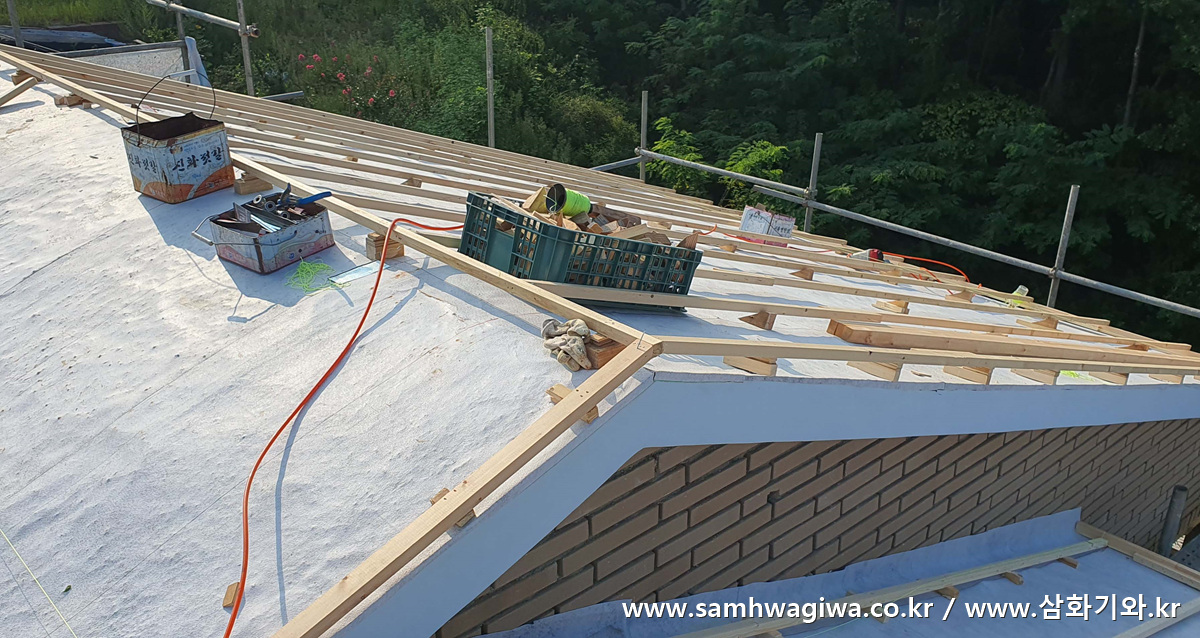

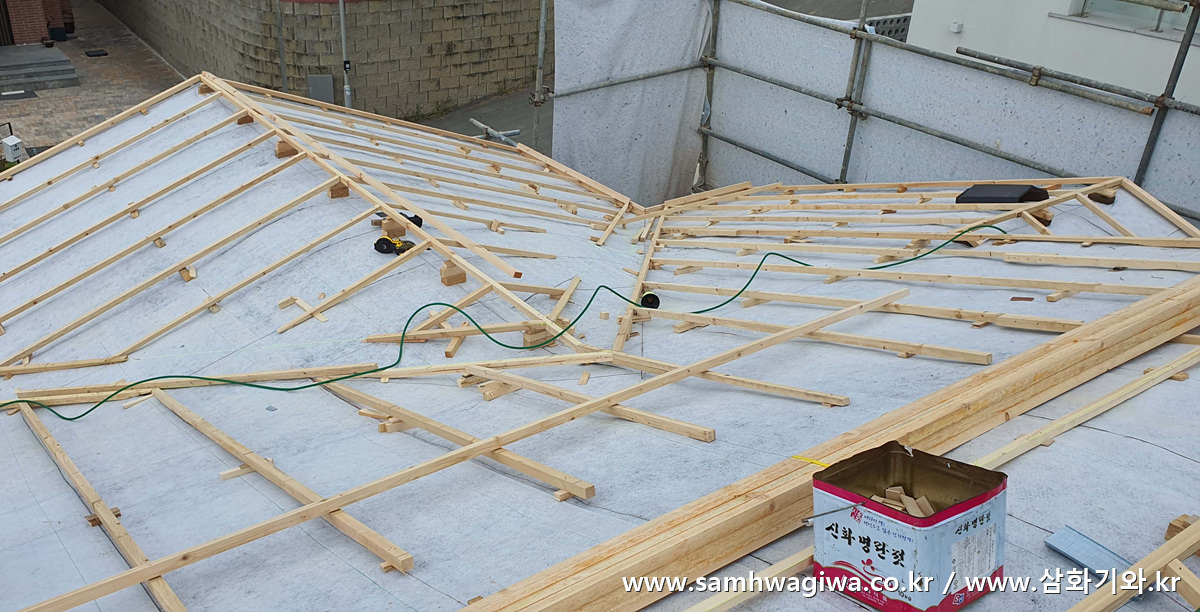

용마루 기초에 세로상을 하나씩 붙여나가고 있습니다. 지붕 슬라브의 상태가 좋지 않아 여기저기 불룩하게 튀어나온 곳이 많습니다. 이런 곳에는 세로상을 빼고 작업해야 반듯한 수평을 잡을 수 있습니다.

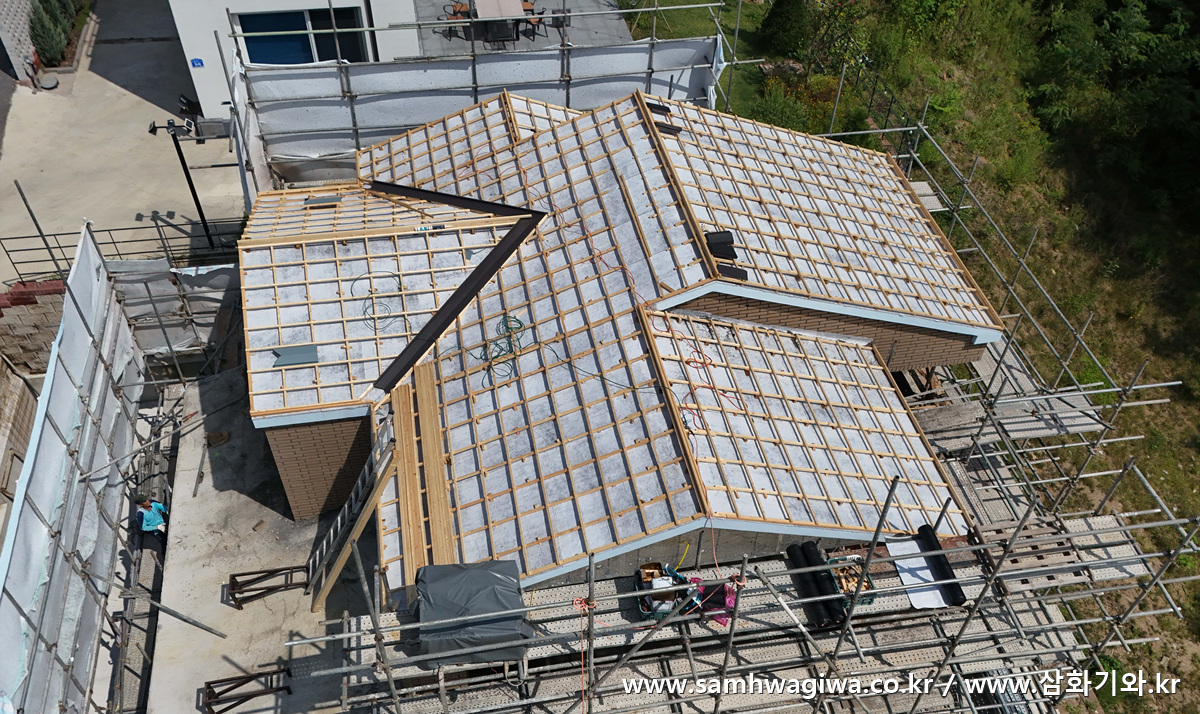

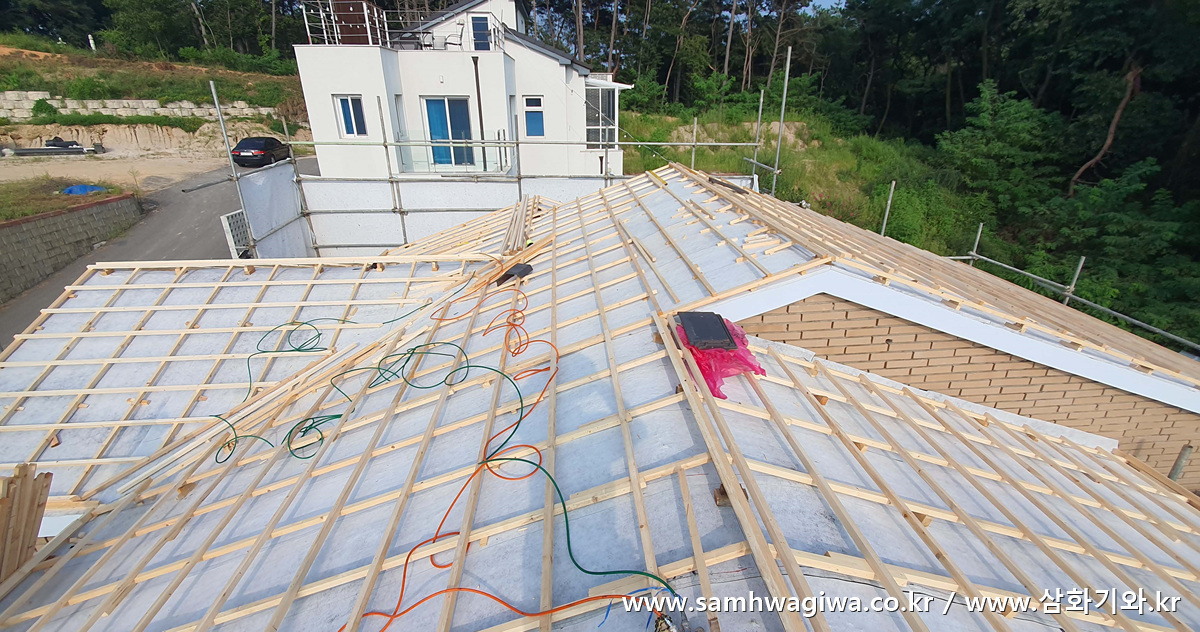

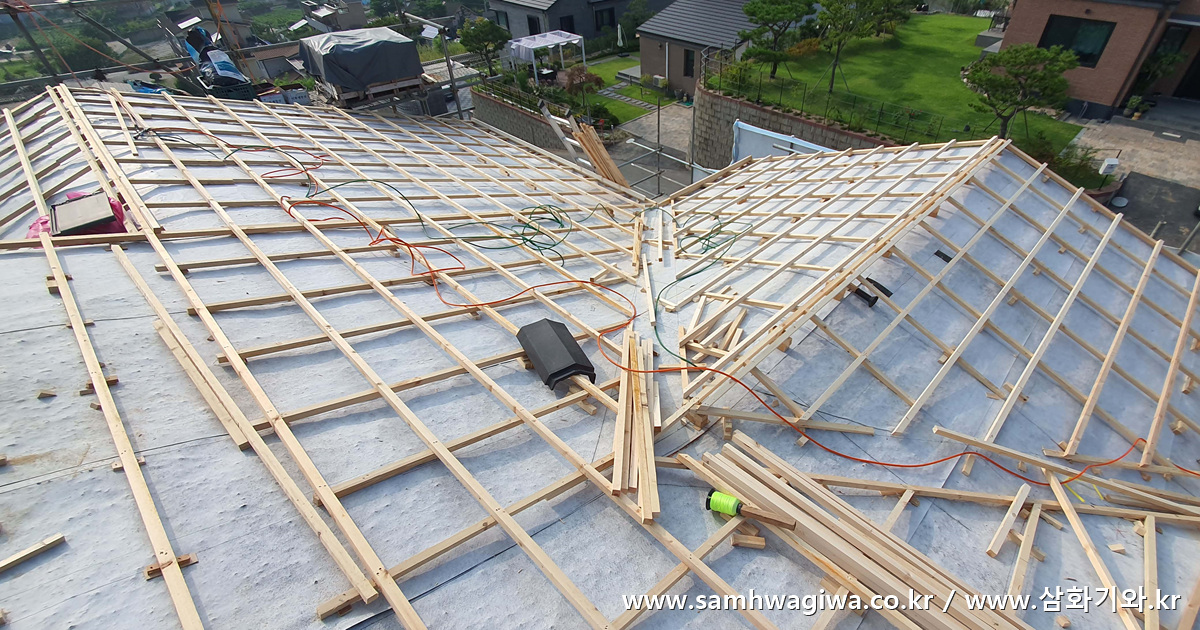

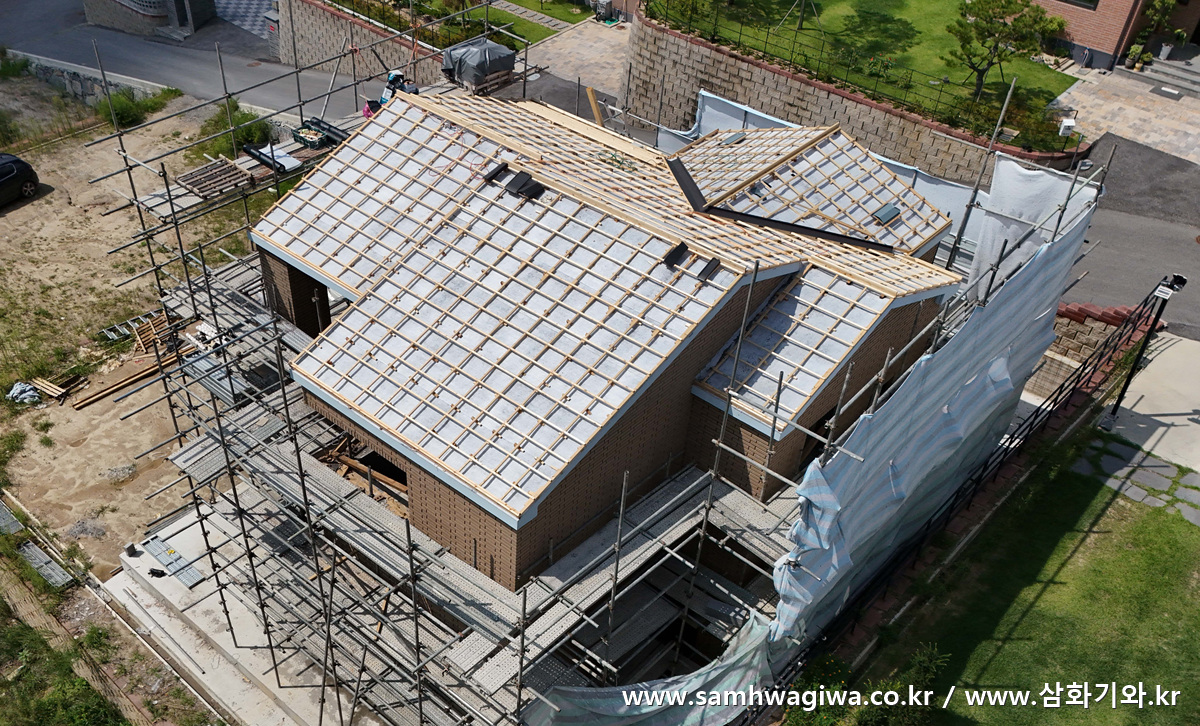

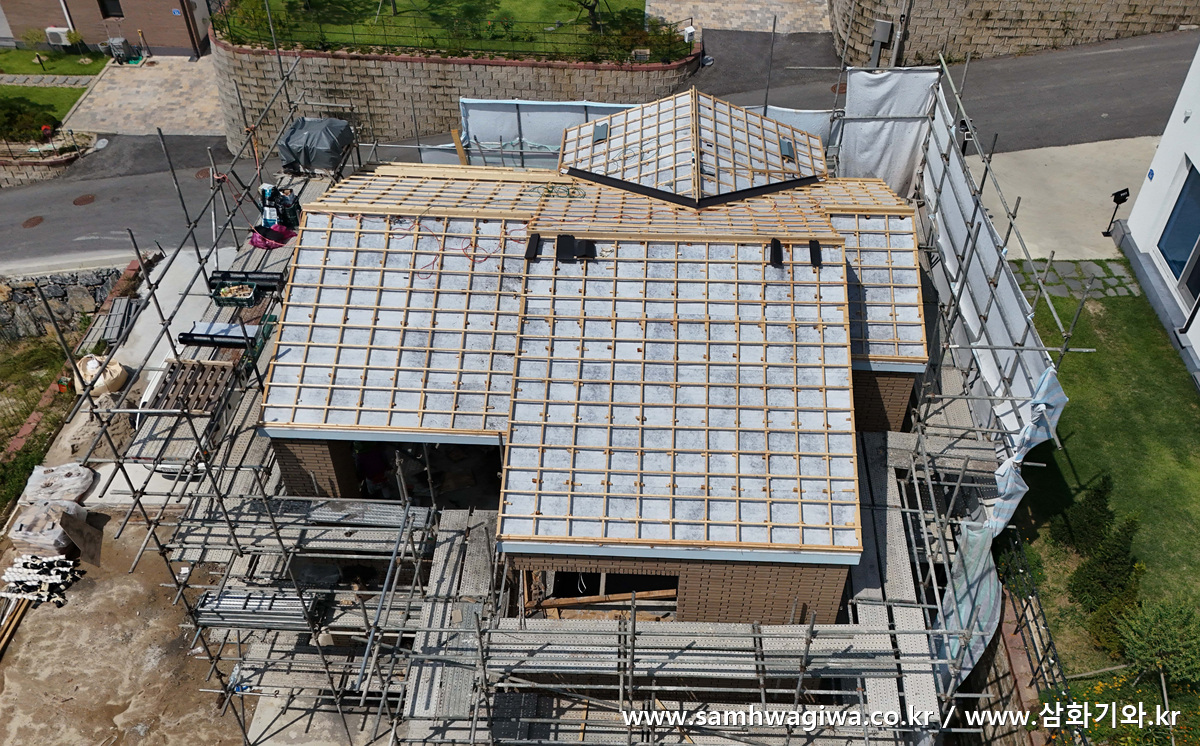

세로상 위에 가로상을 부착한 모습입니다. 위 사진에서도 세로상을 빼고 가로상으로만 작업한 곳이 여러 군데 눈에 띕니다.

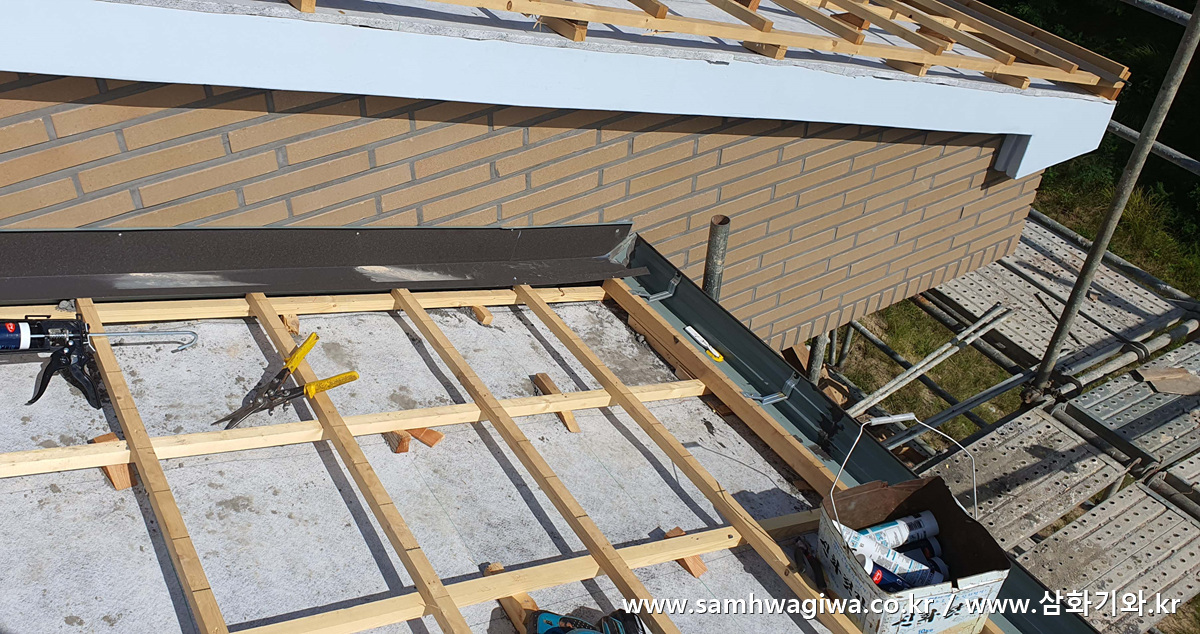

외벽 인접면에는 후레싱을 설치해 빗물 유도로를 만들어 줍니다.

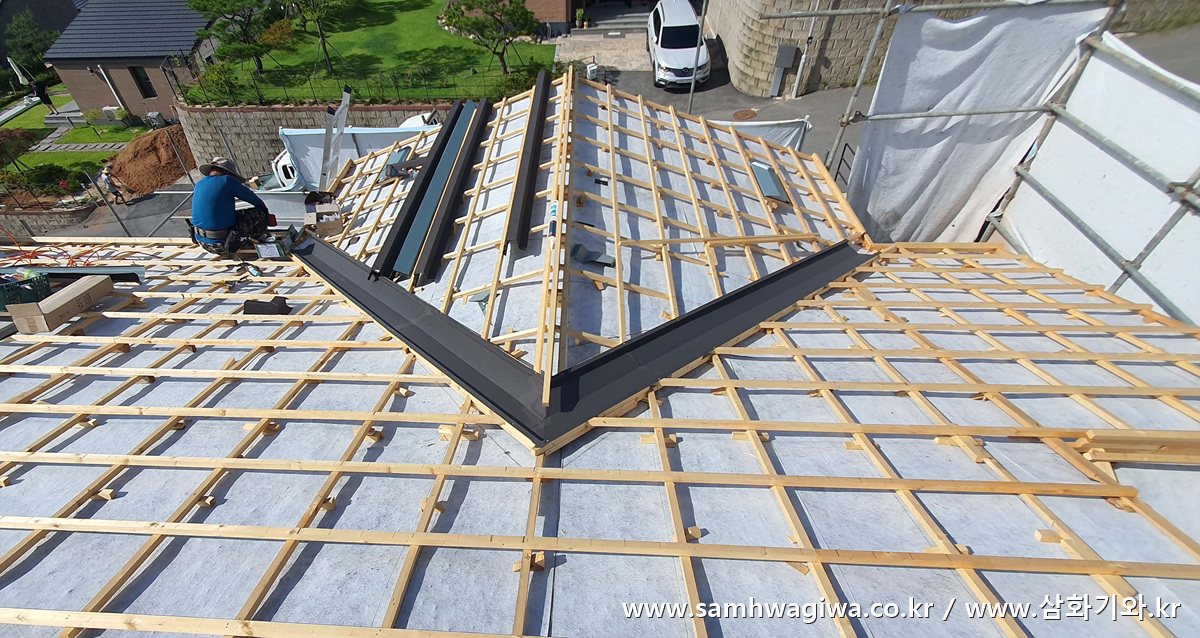

기와골에도 후레싱을 설치하고 있네요.

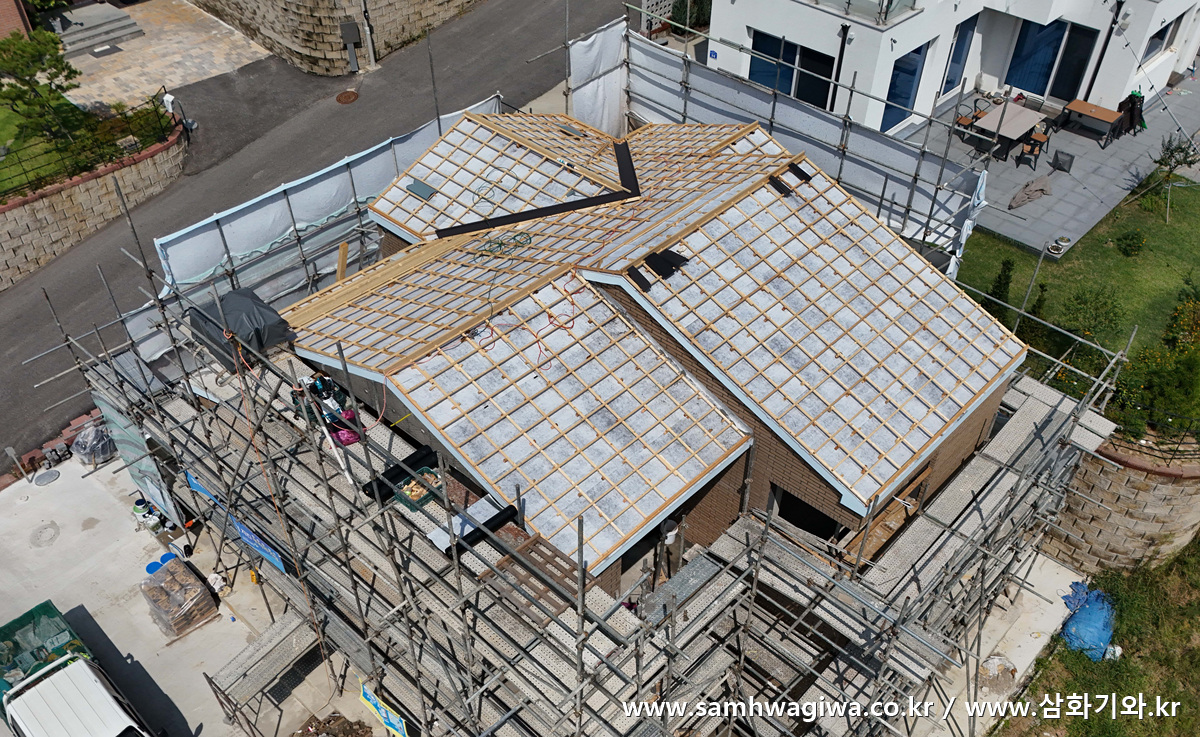

2층의 각상은 작업이 마무리되었습니다. 이제 1층 지붕의 각상을 마저 진행한 후에 기와 인양을 시작할 예정입니다.

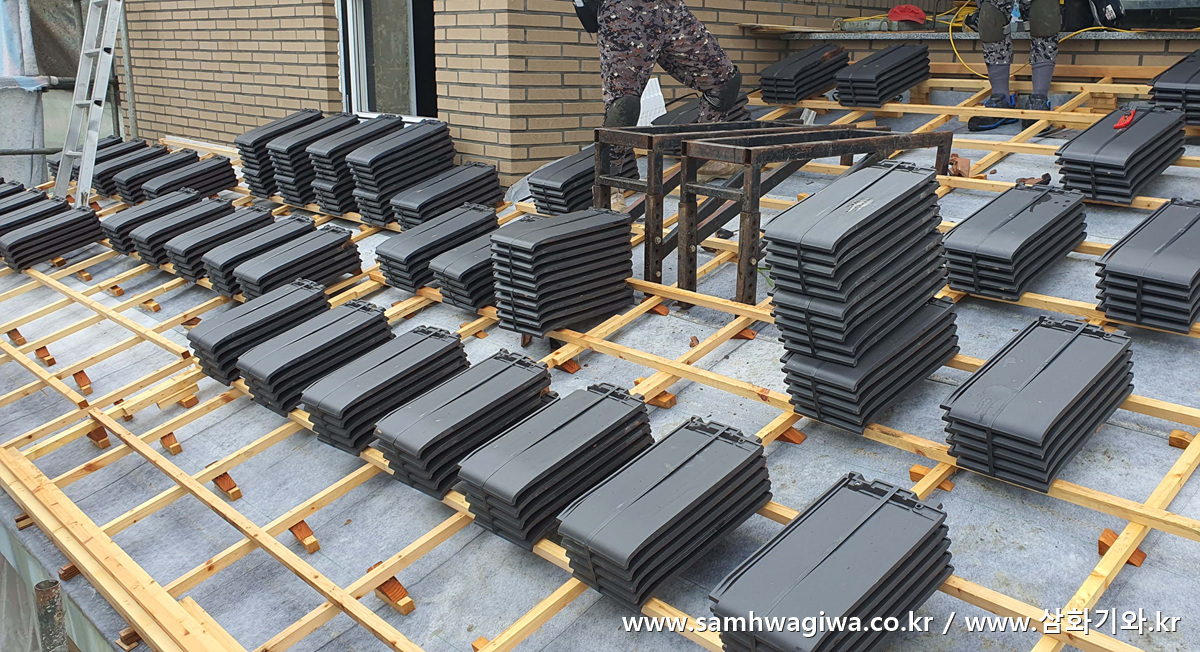

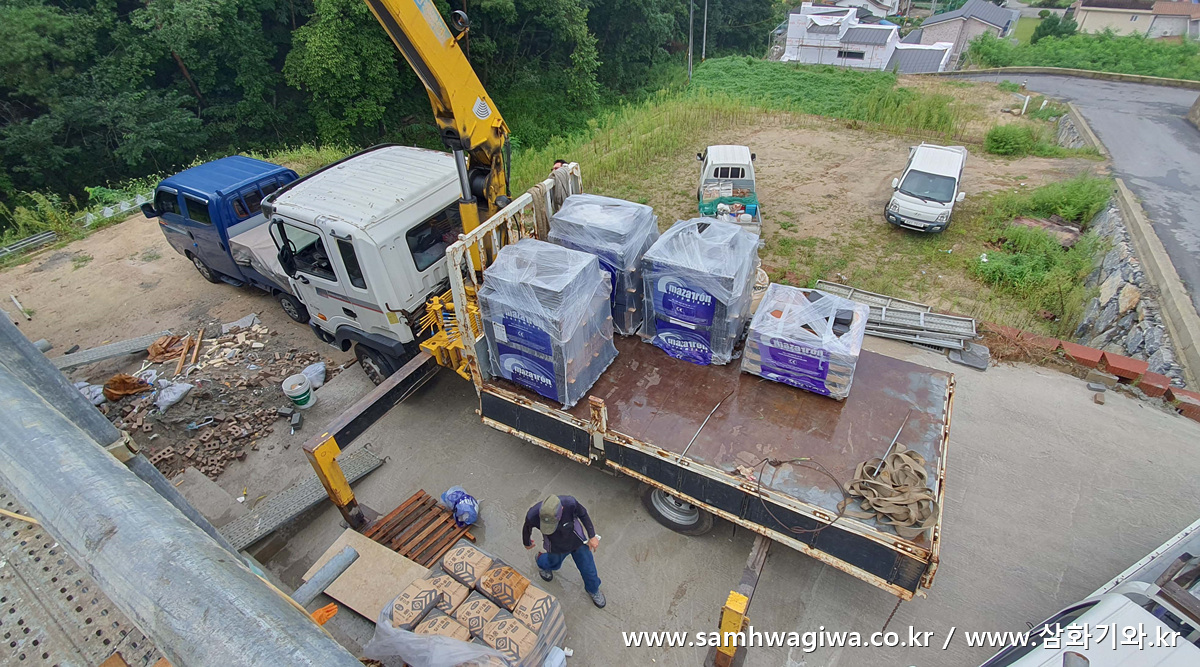

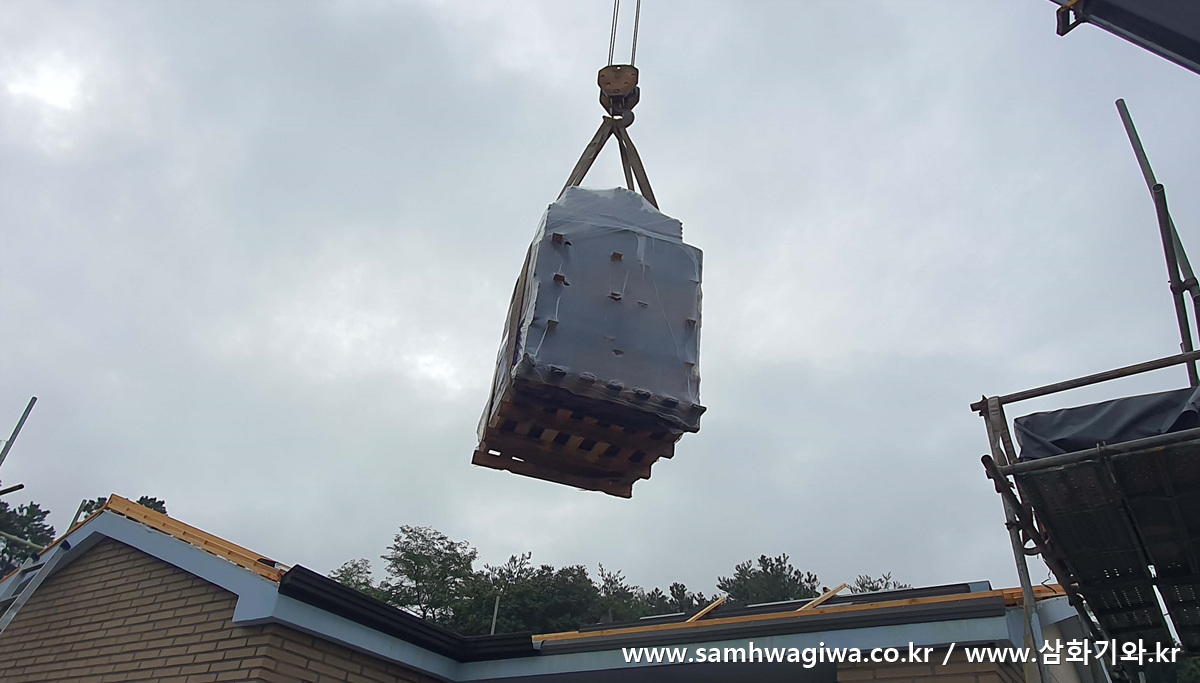

기와가 도착하고 크레인으로 인양 작업이 시작됩니다. 1층의 외쪽지붕에도 각상 작업이 마무리되어 기와 묶음을 펼쳐 놓은 것이 보입니다. 이번에 사용될 기와는 마자론 사에서 새롭게 출시한 검정색 평기와인 플라나(Plana)라는 모델입니다. 일반적인 평기와와 달리 기와 끝단을 곡선으로 처리하여 부드럽고 우아한 느낌을 한층 더 끌어올린 평기와입니다.

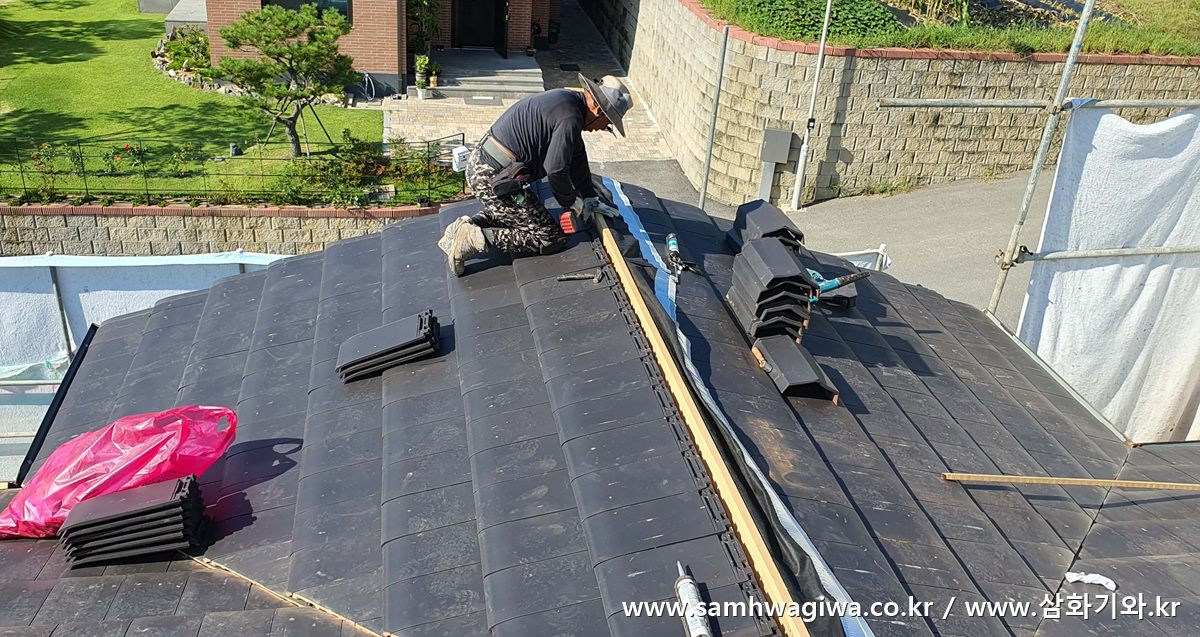

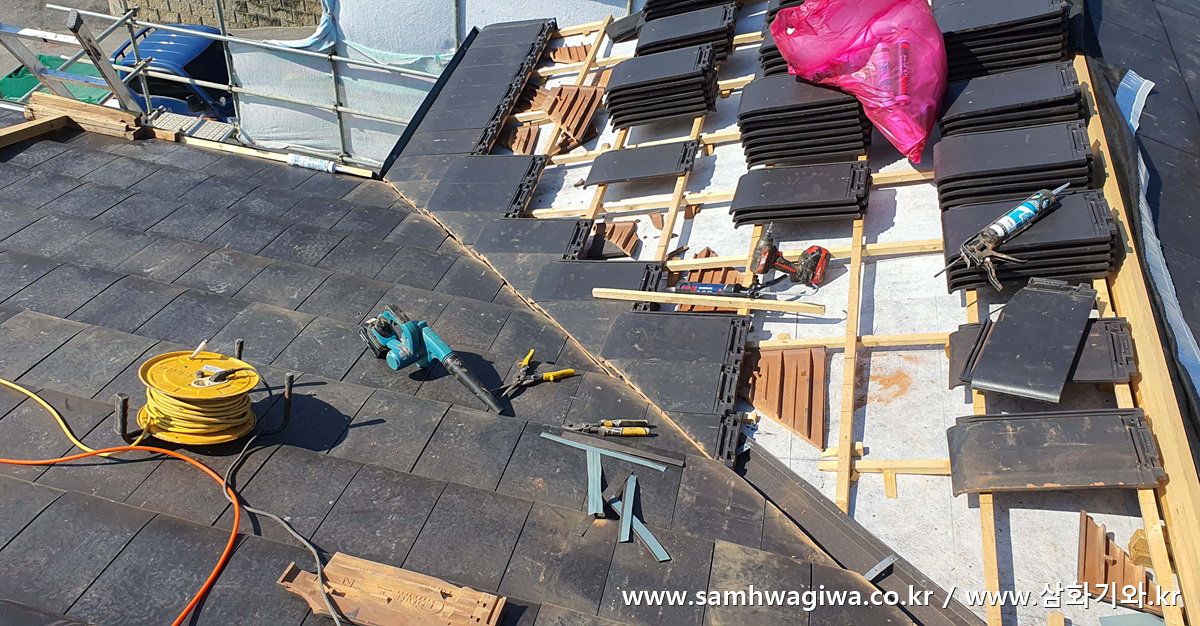

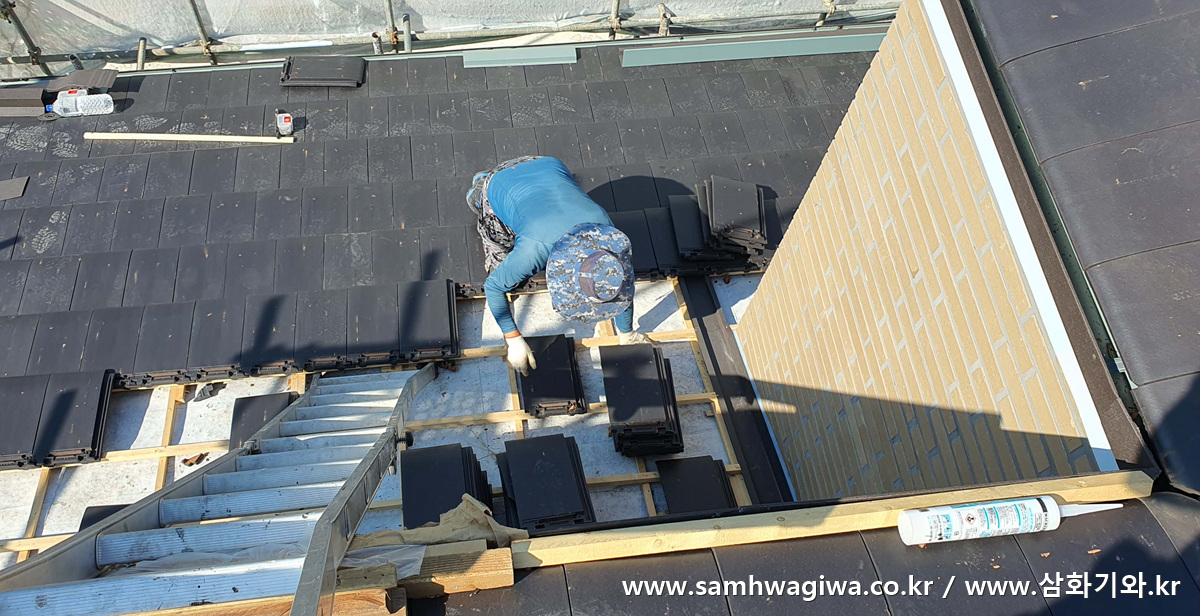

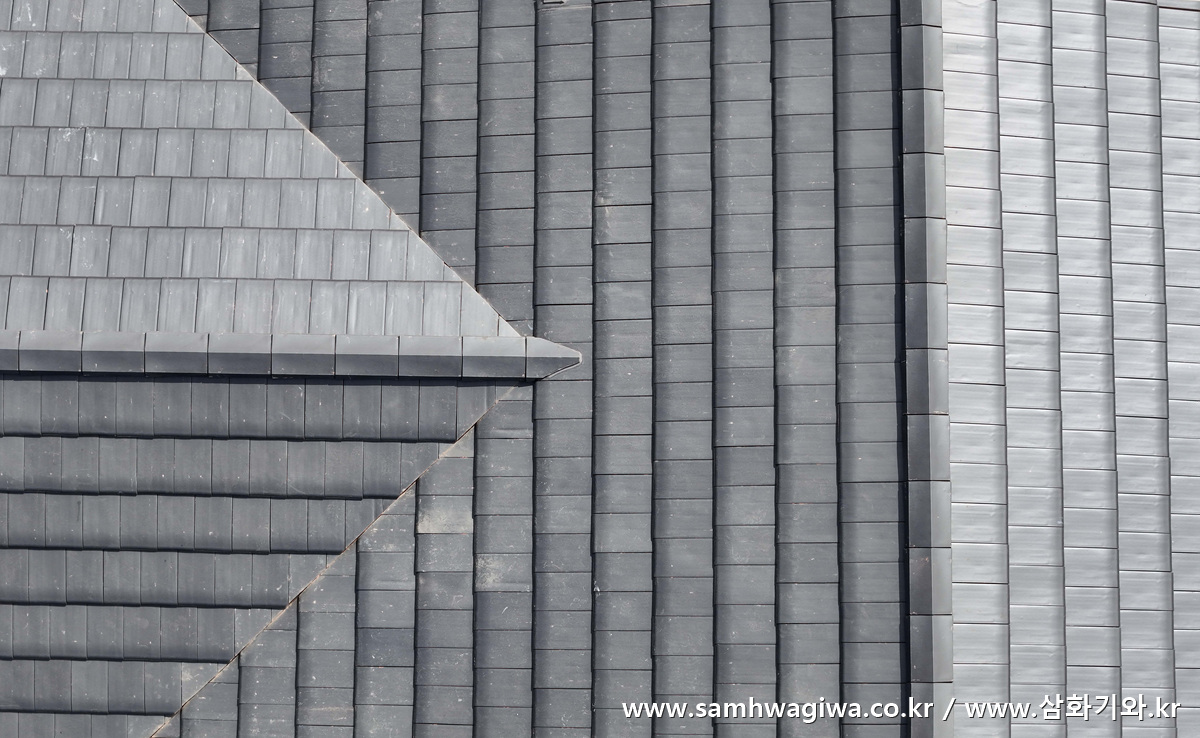

본격적인 바닥 기와 시공에 들어갑니다. 기와골 부분은 정밀하게 재단하고 컷팅하여 일자로 예쁘게 시공합니다.

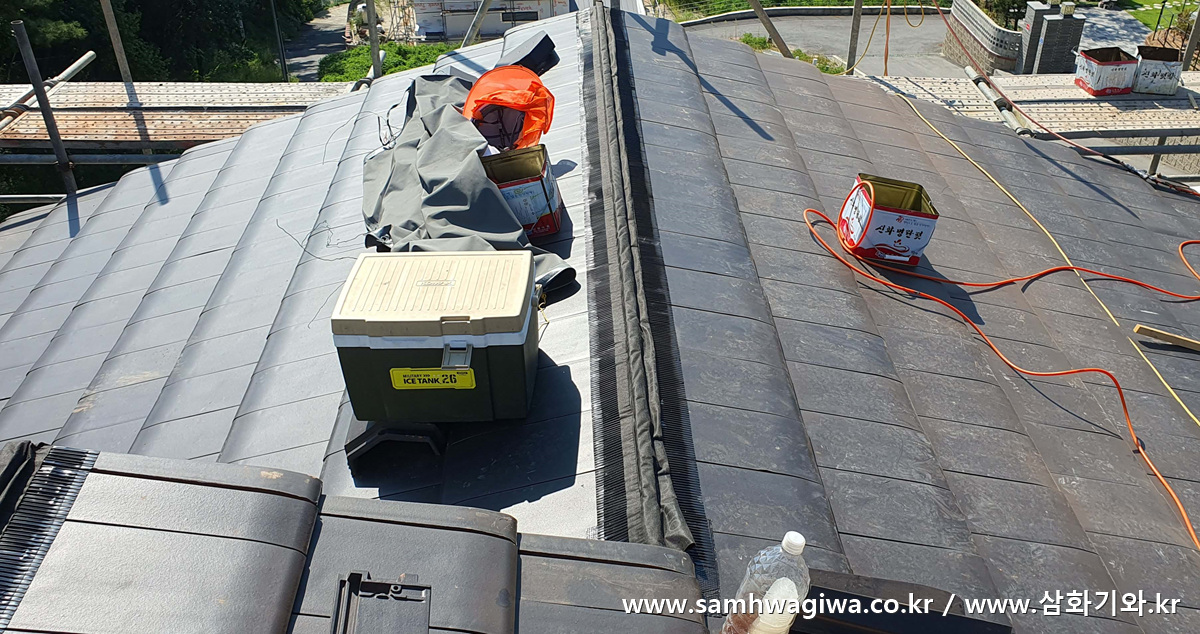

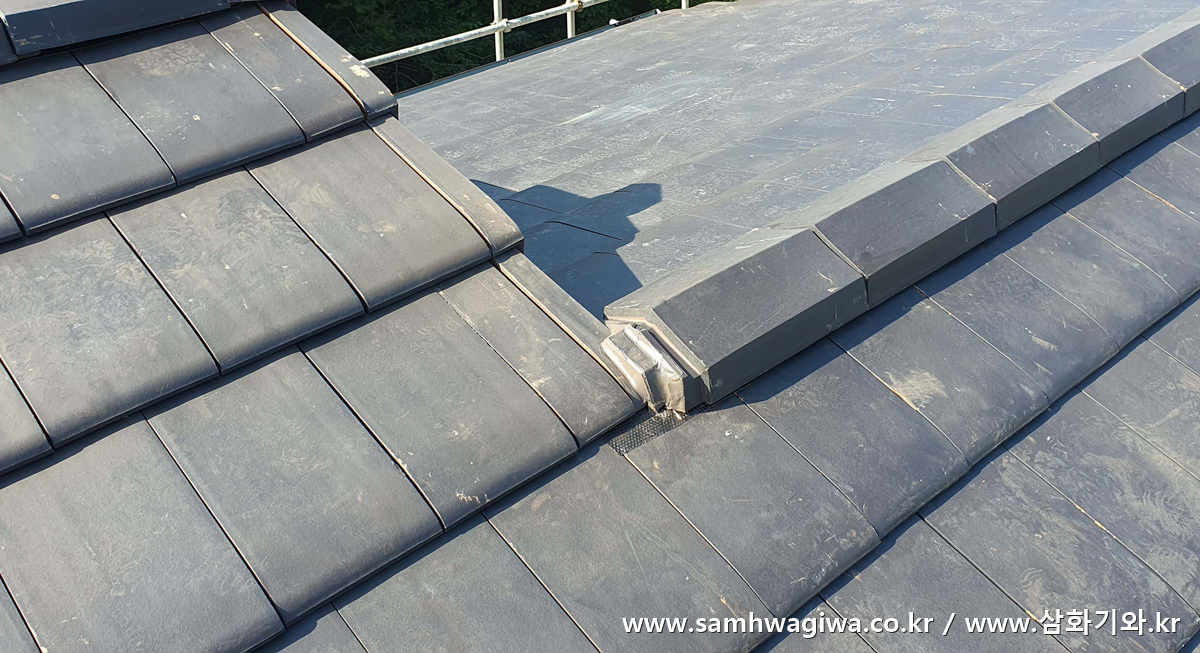

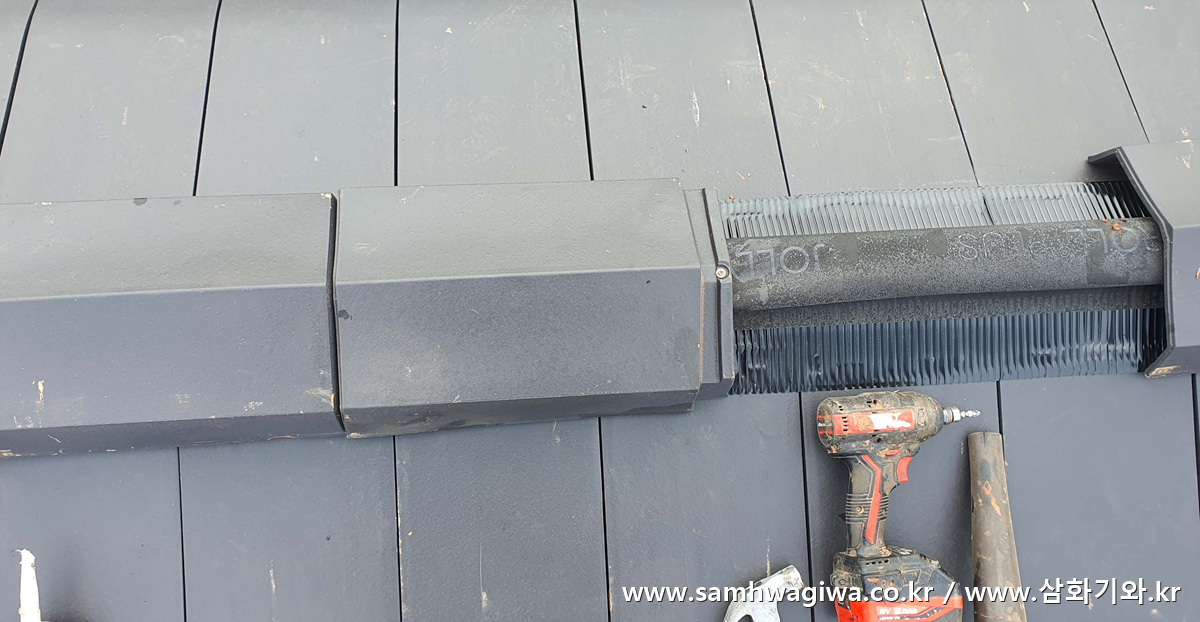

용마루 하단부는 투습 방수 기능이 있는 전용 알루미늄 벤트를 사용하여 마감합니다. 이렇게 해야 기와 하단부의 통풍이 원활하게 유지되어 각상의 부식을 방지하고 내구성을 오래 유지할 수 있습니다.

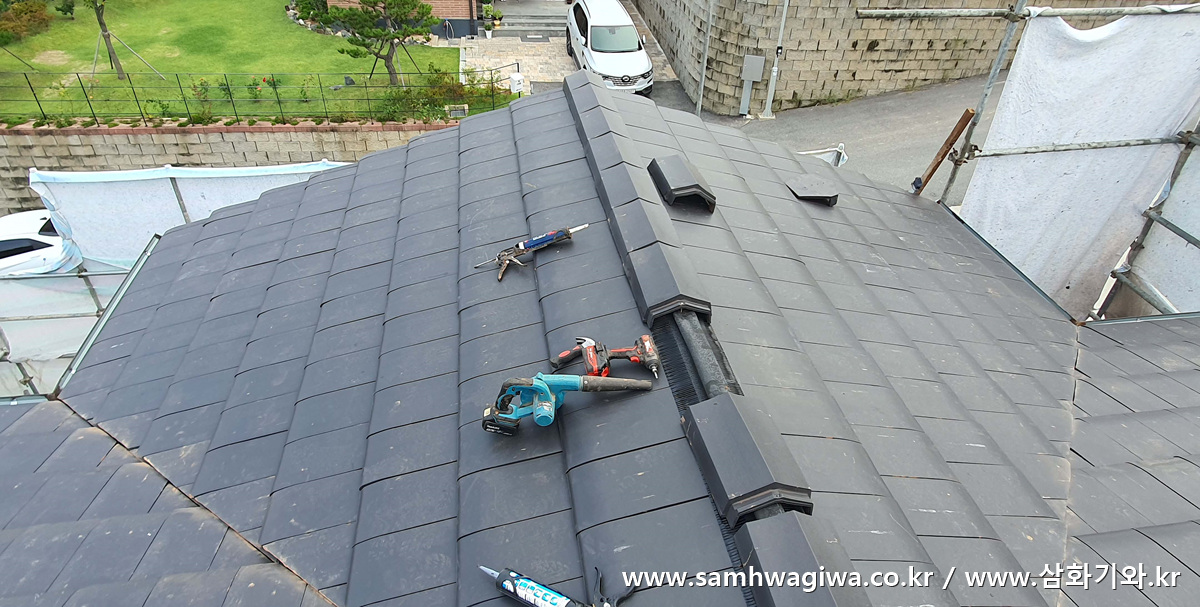

알루미늄 벤트 마감 위에 용마루 기와를 한 장씩 덮어나갑니다. 직결 나사와 실리콘으로 단단하게 접착하여 강풍에도 끄덕없도록 단단하게 고정합니다.

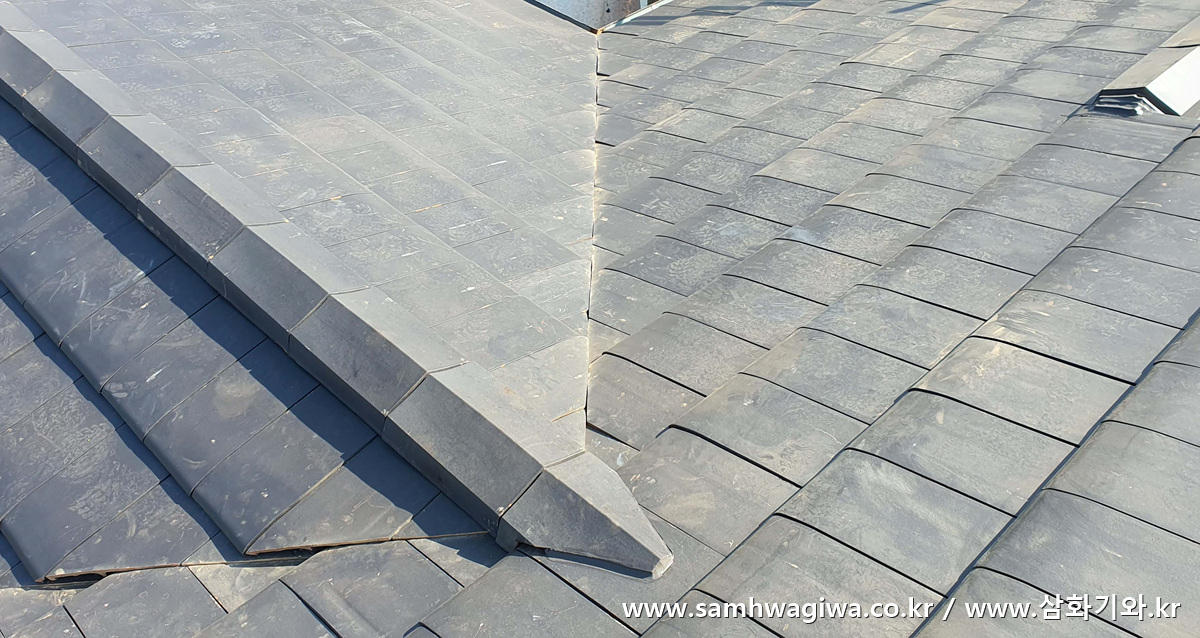

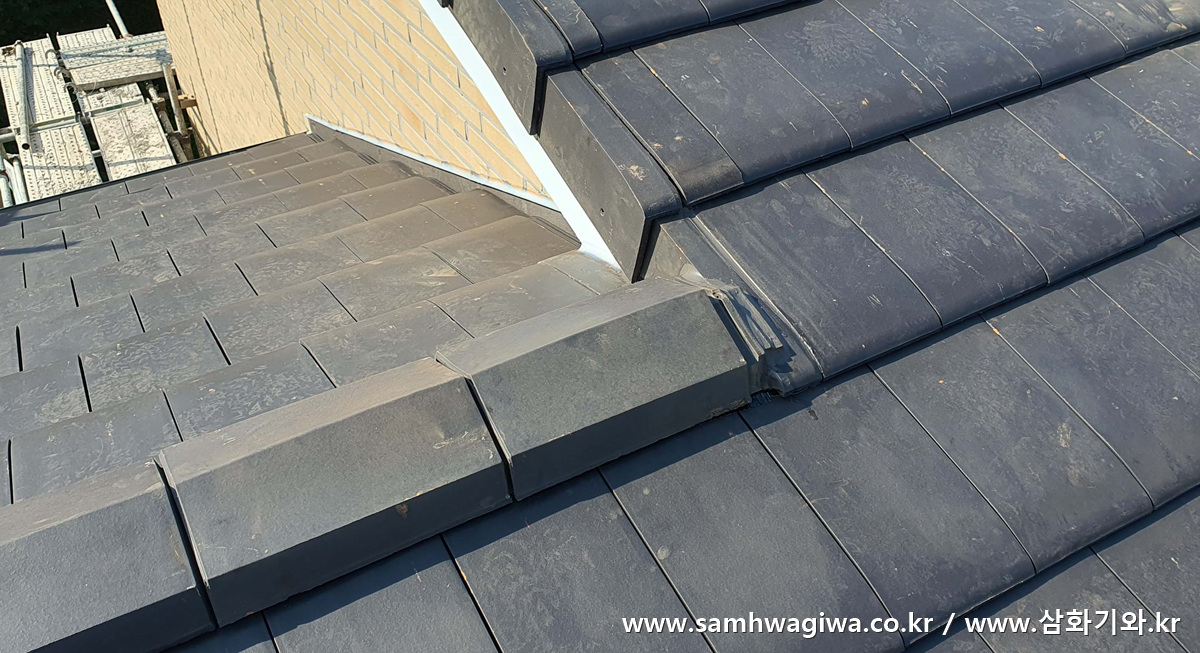

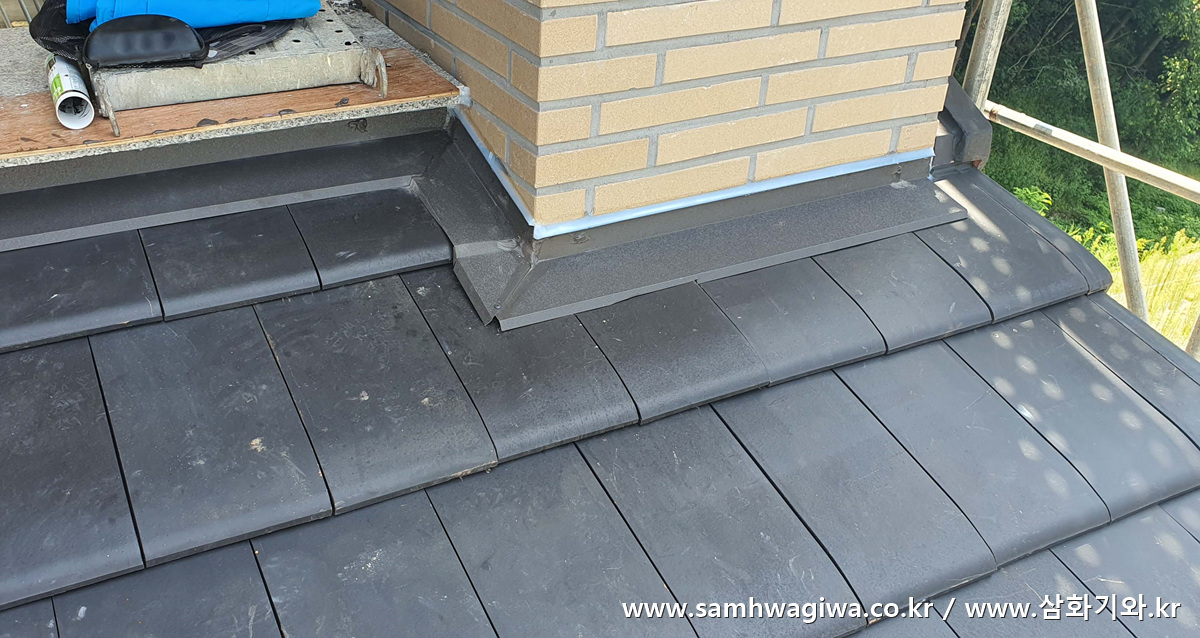

지붕 분기점에는 방수에 신경 써서 꼼꼼하게 작업합니다.



1층의 외쪽지붕에도 작업이 착착 진행됩니다.

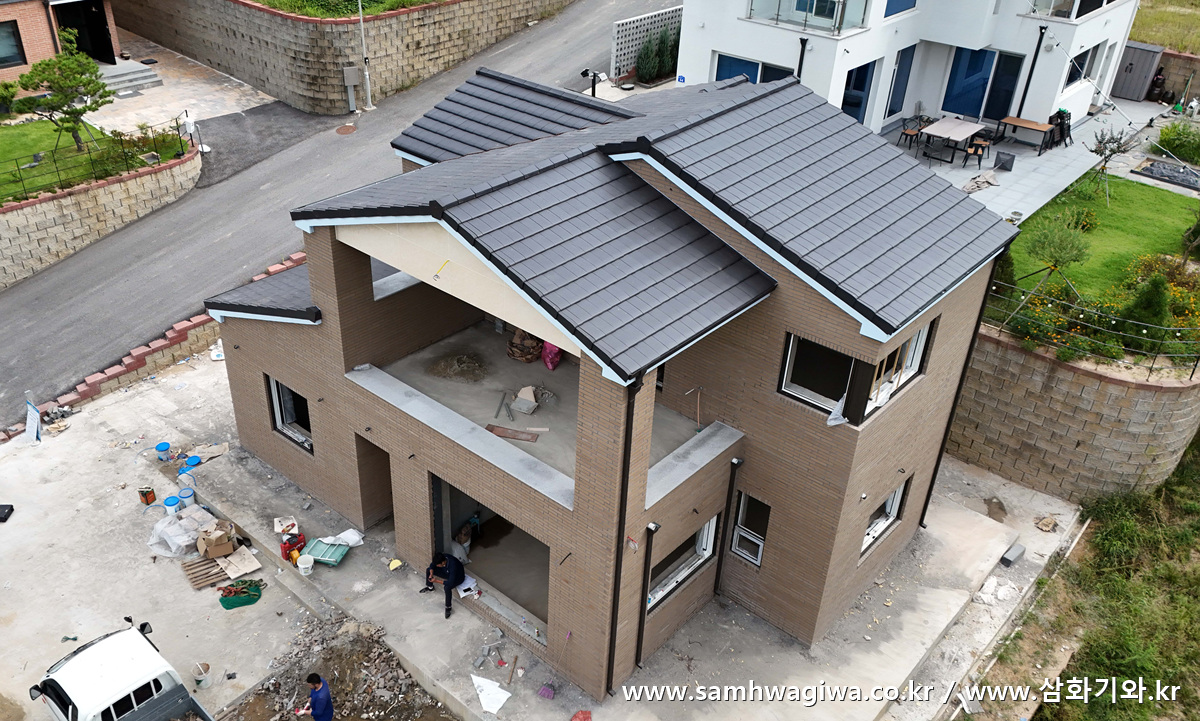

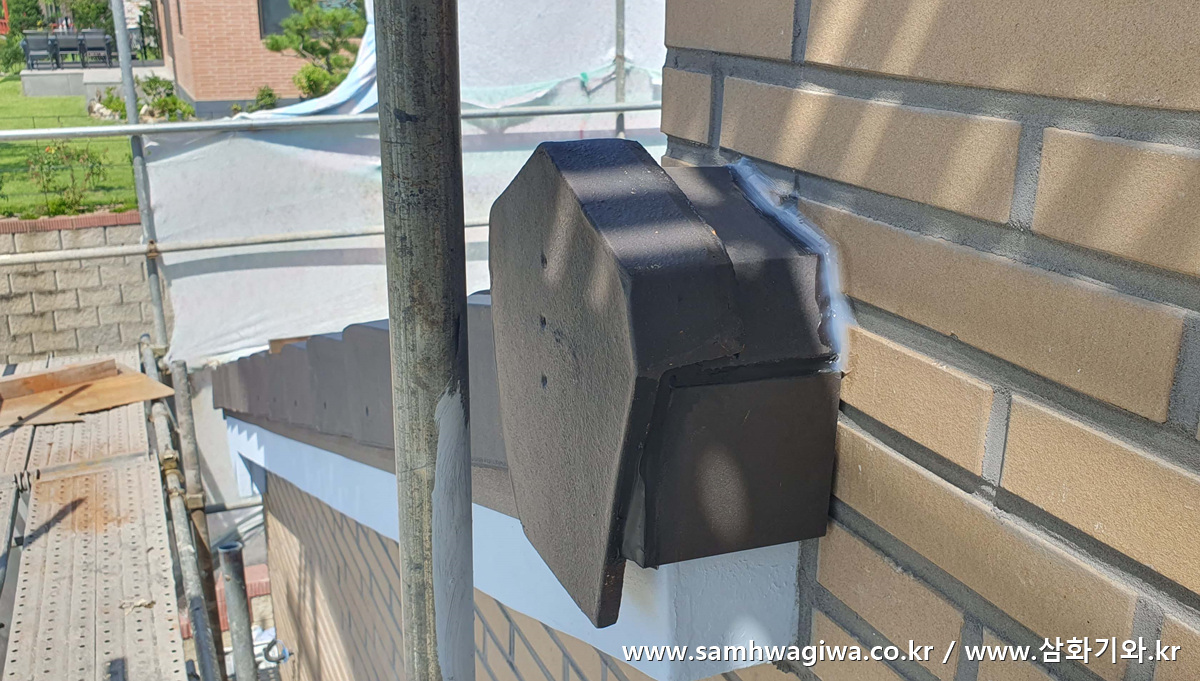

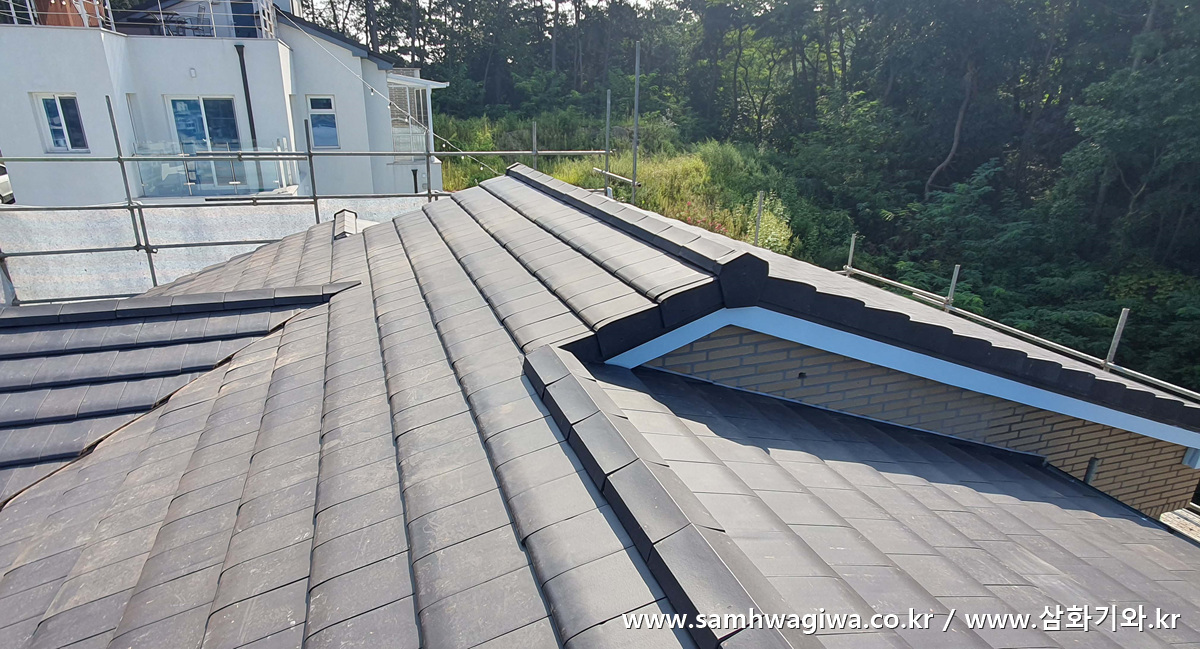

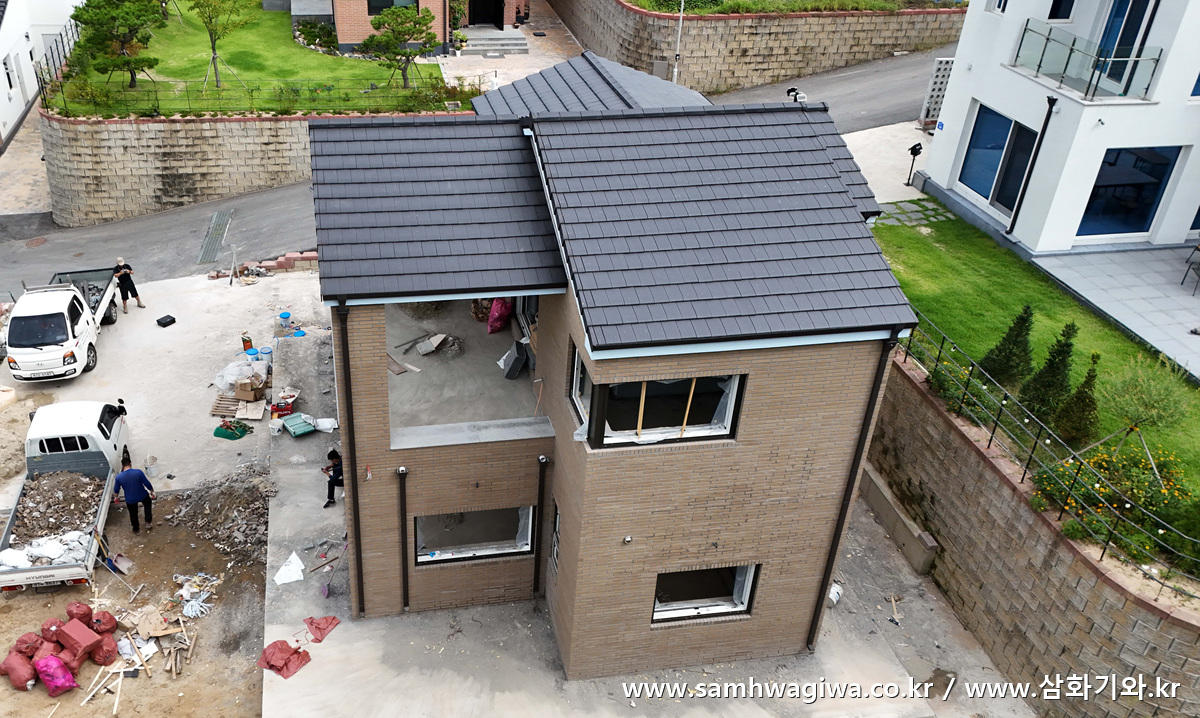

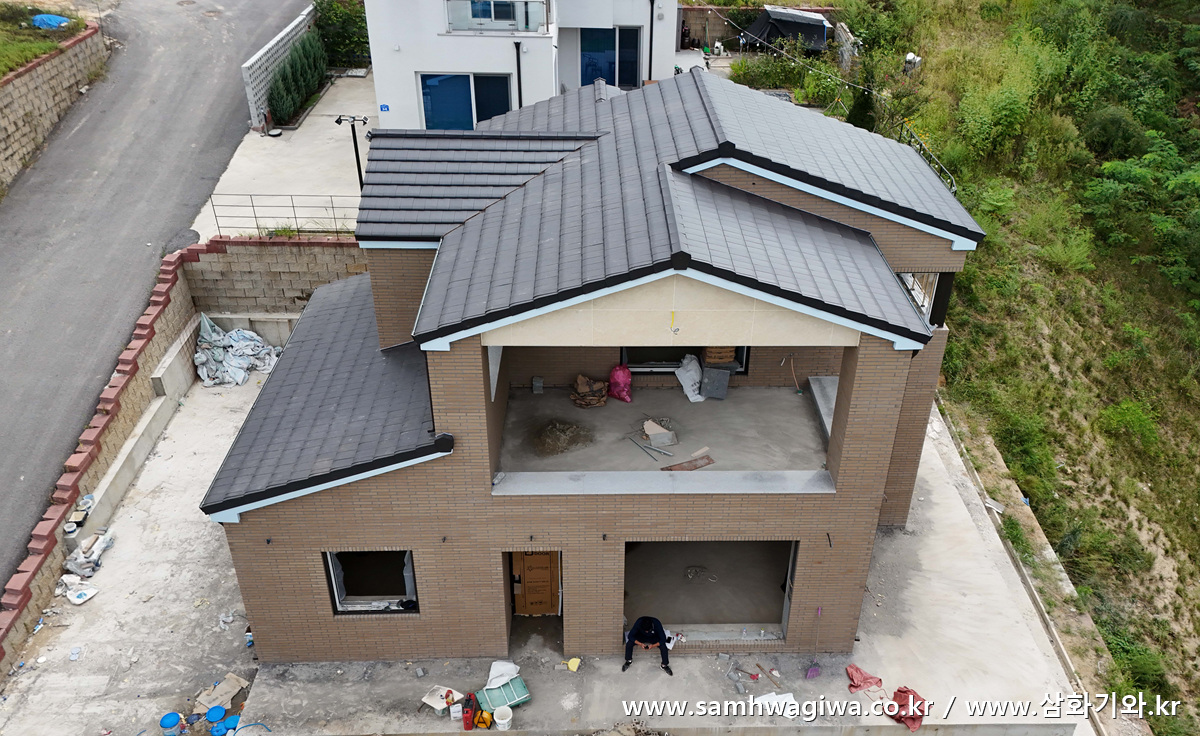

2층 지붕은 용마루 기와 및 박공 기와까지 모두 마무리되었습니다. 청소까지 마무리되고 난 후의 모습이 깔끔하고 근사합니다.

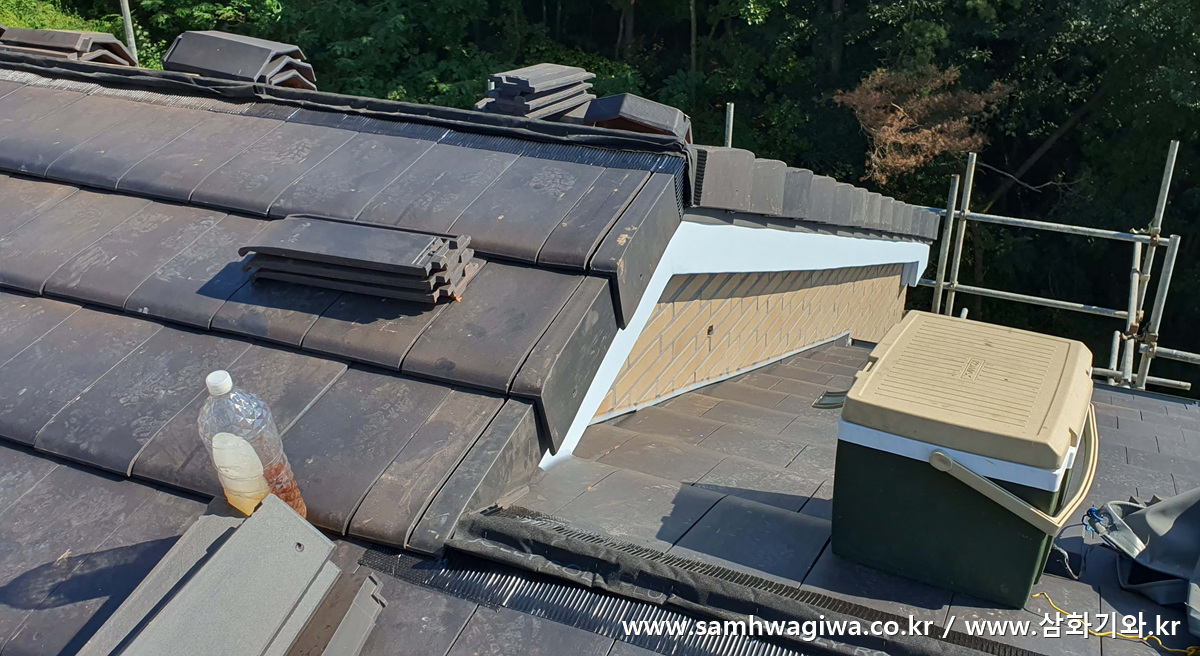

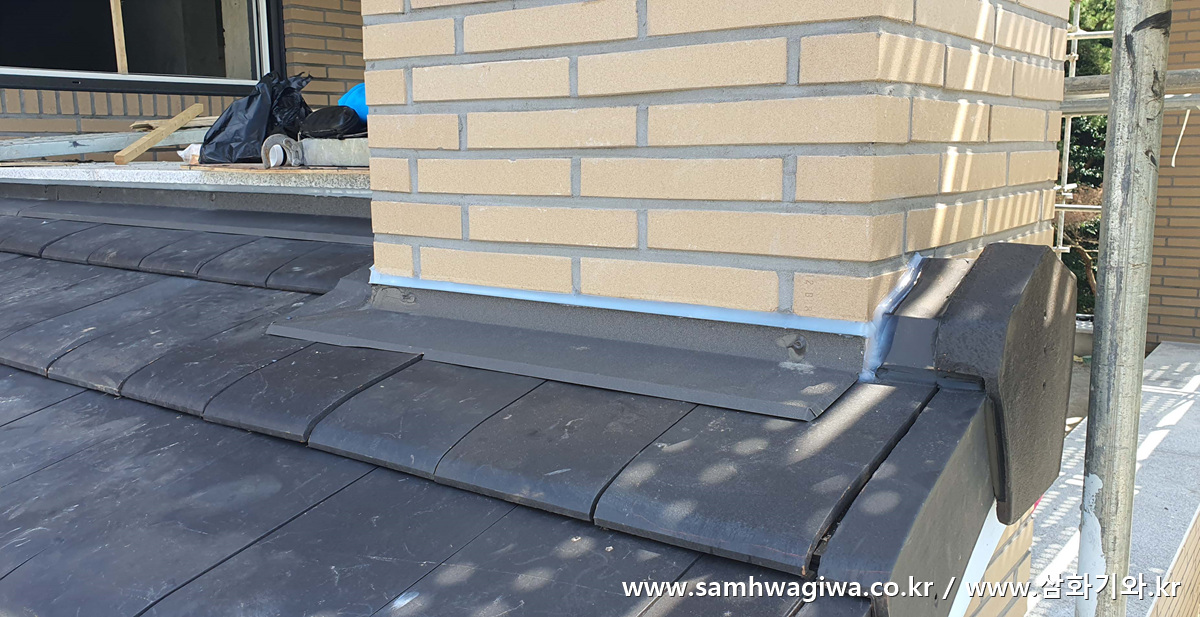

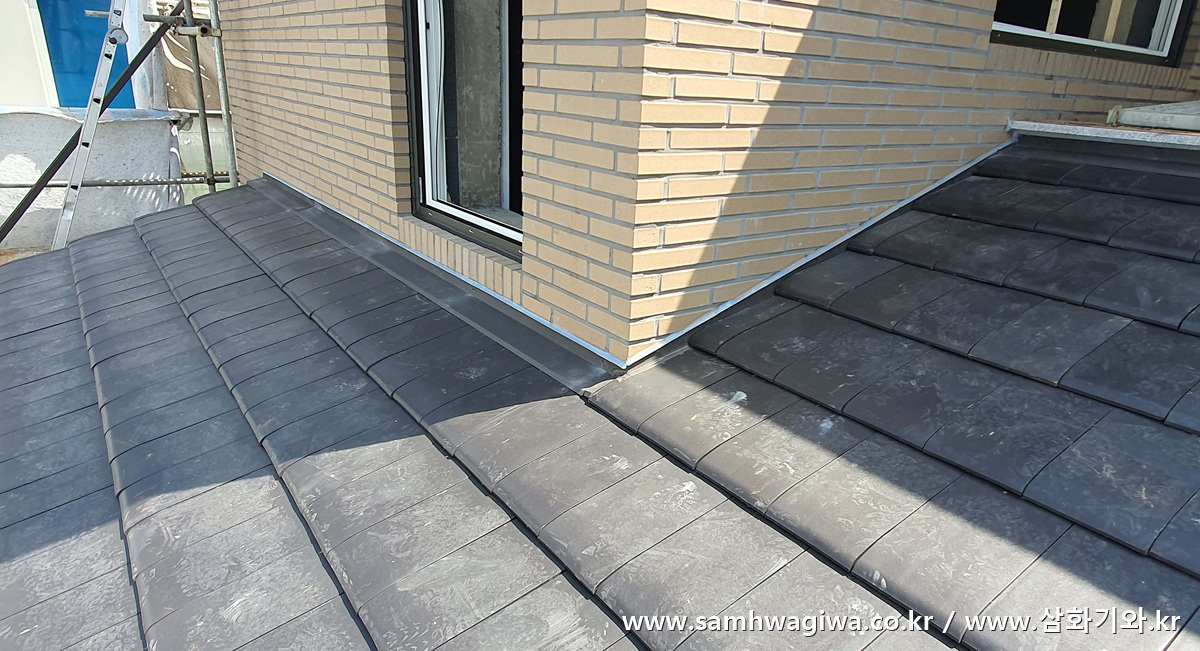

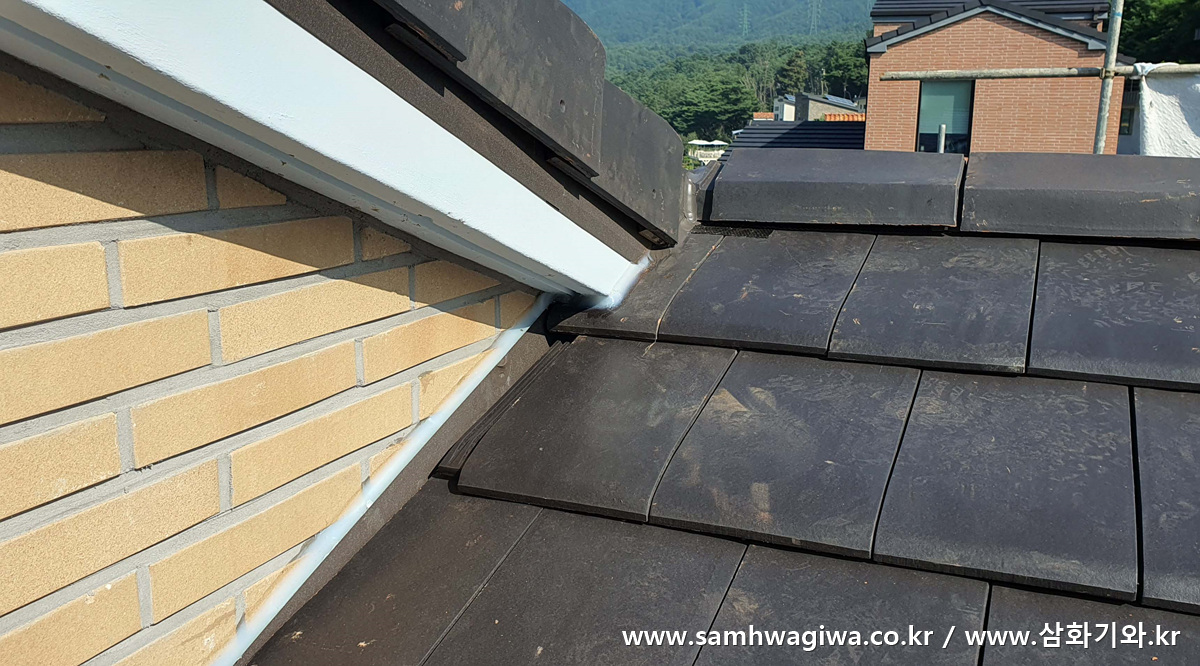

1층의 외쪽지붕 역시 마무리가 끝났습니다. 방수 후레싱과 박공 기와 마감까지 완벽하게 마무리되었네요.

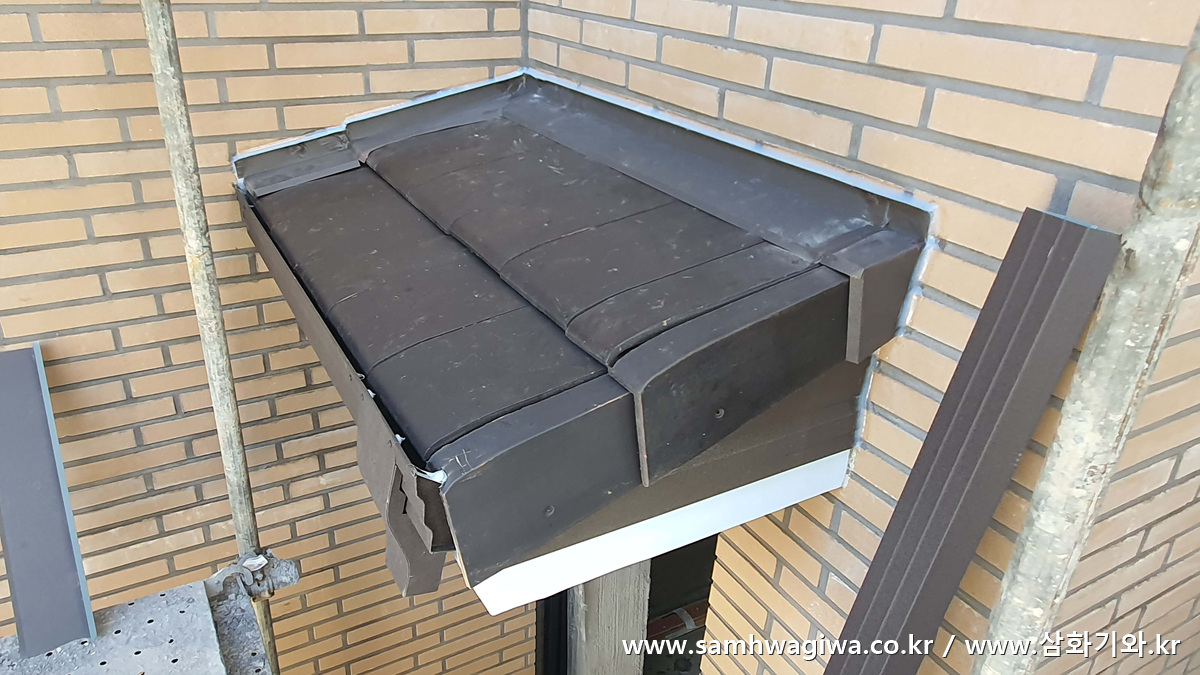

건물 후면에도 출입문용 작은 지붕이 하나 있습니다. 이곳 역시 기와로 마무리된 모습입니다.

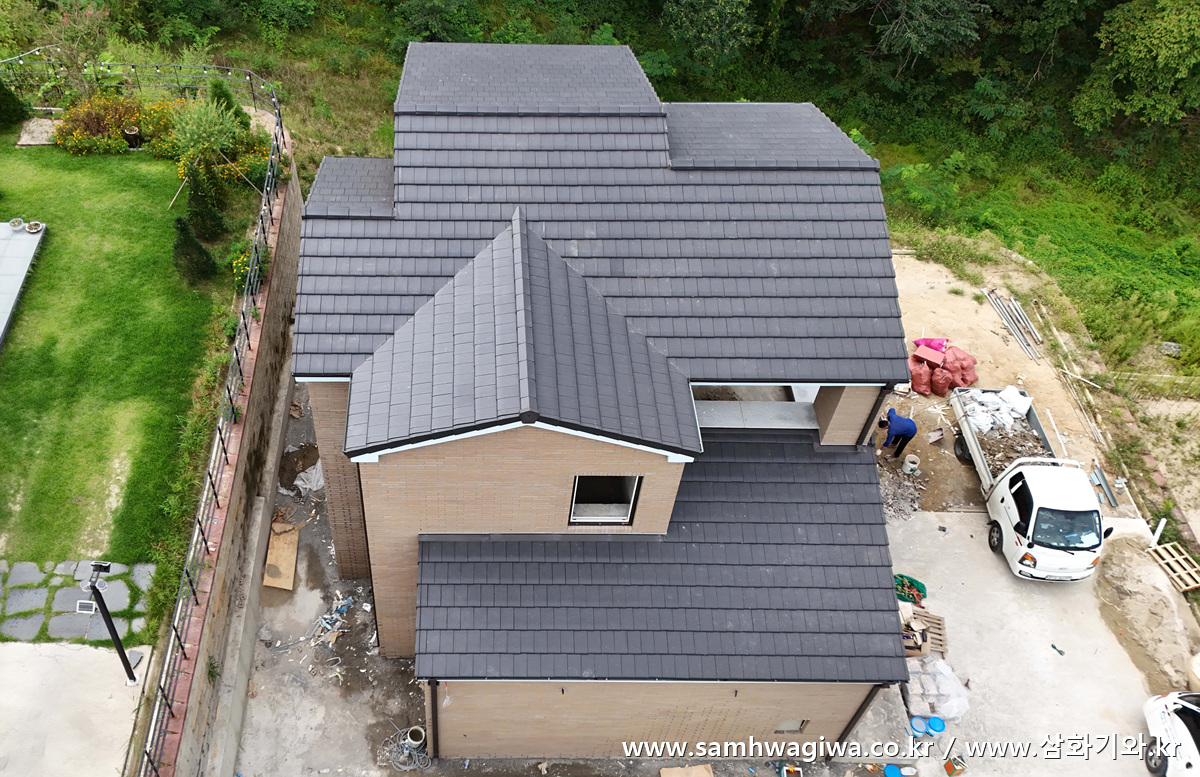

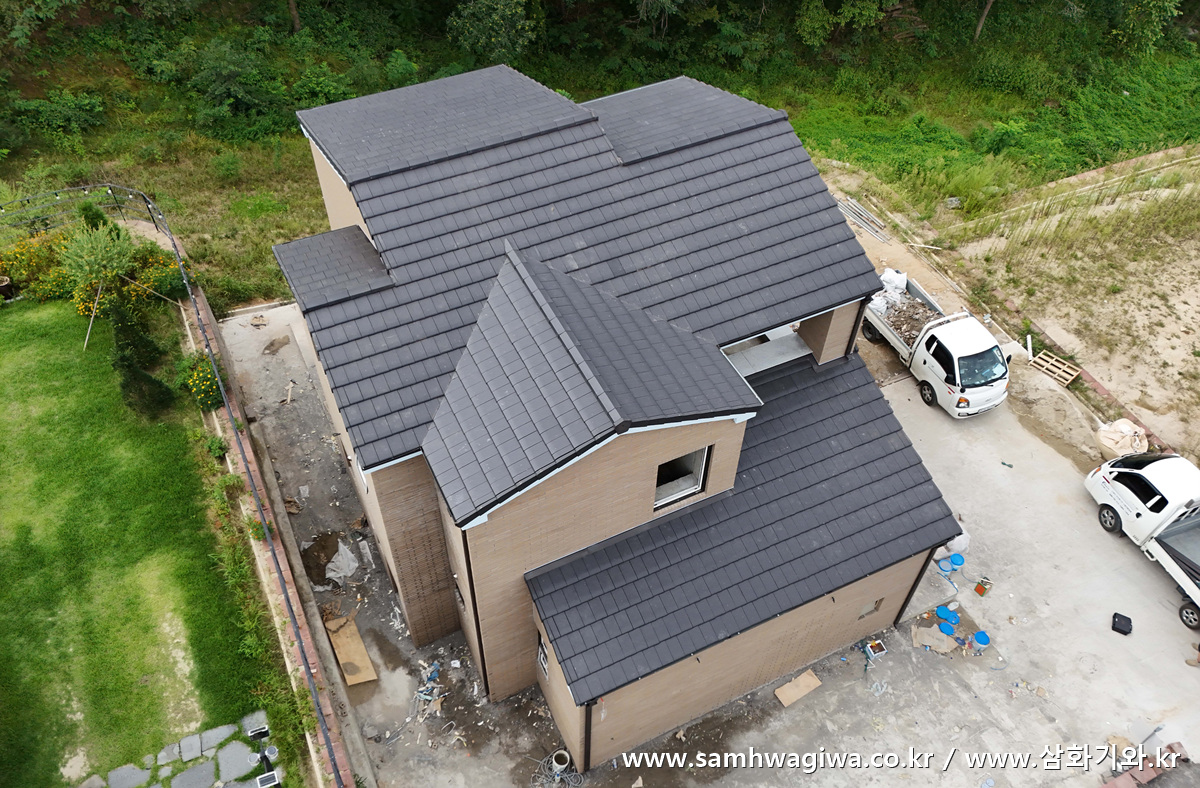

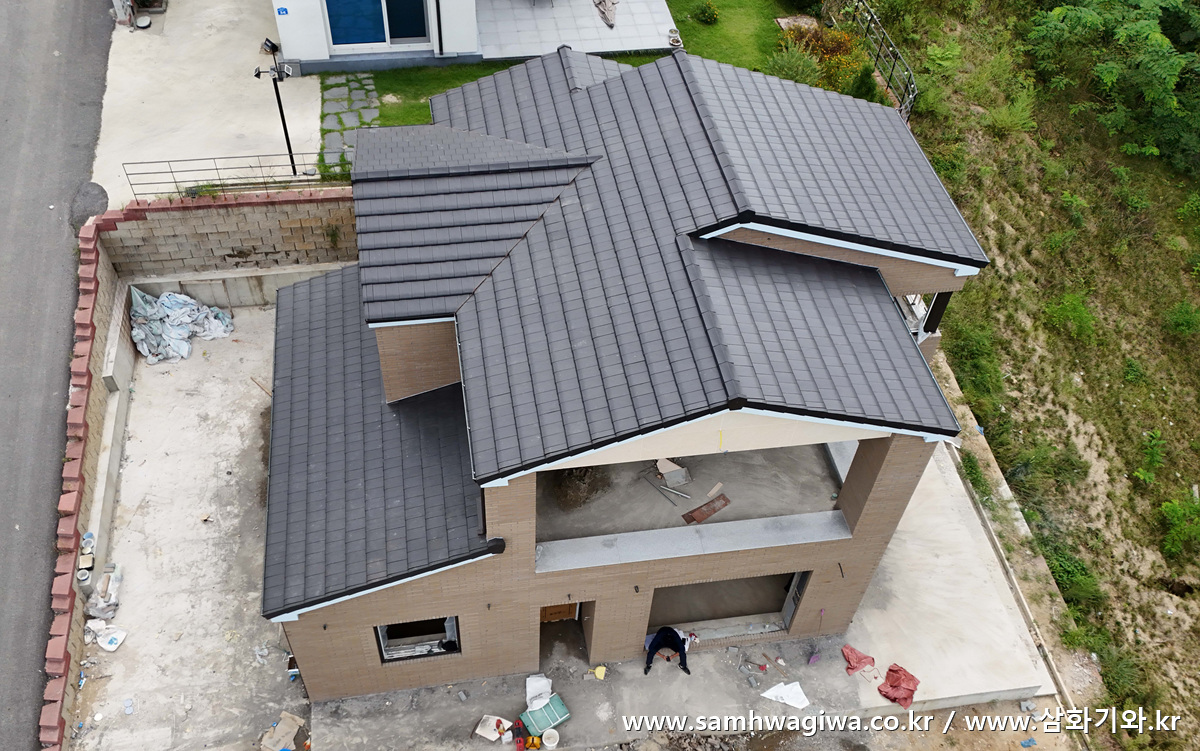

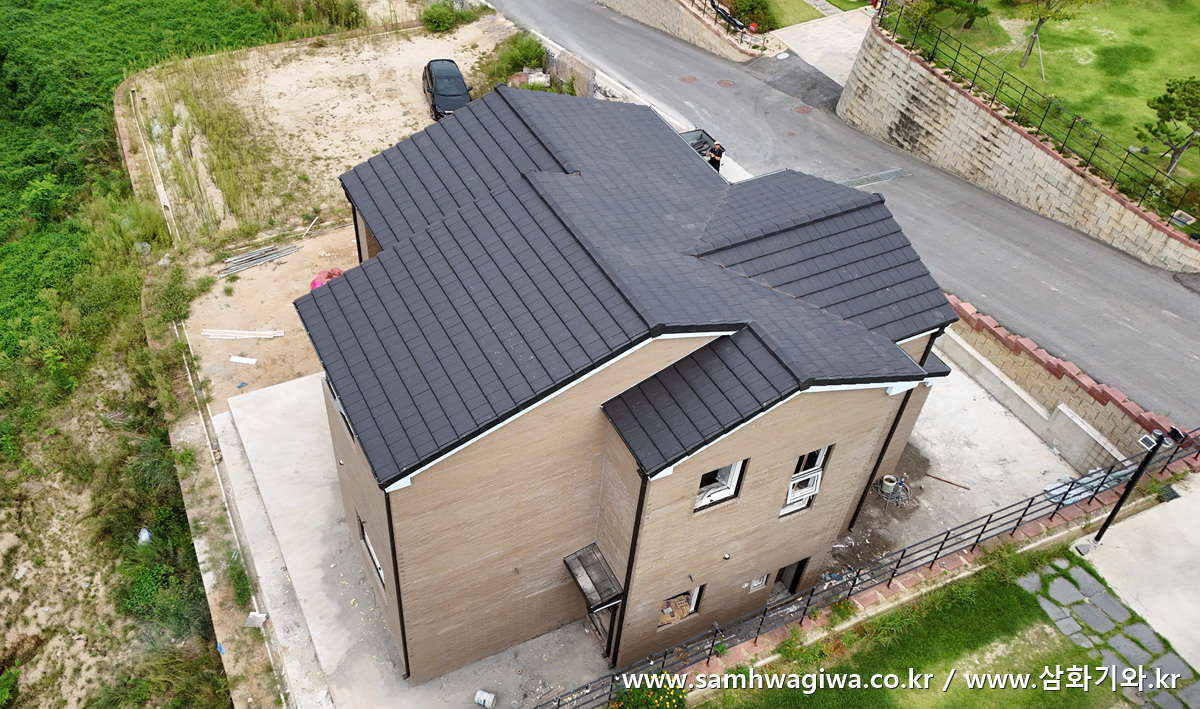

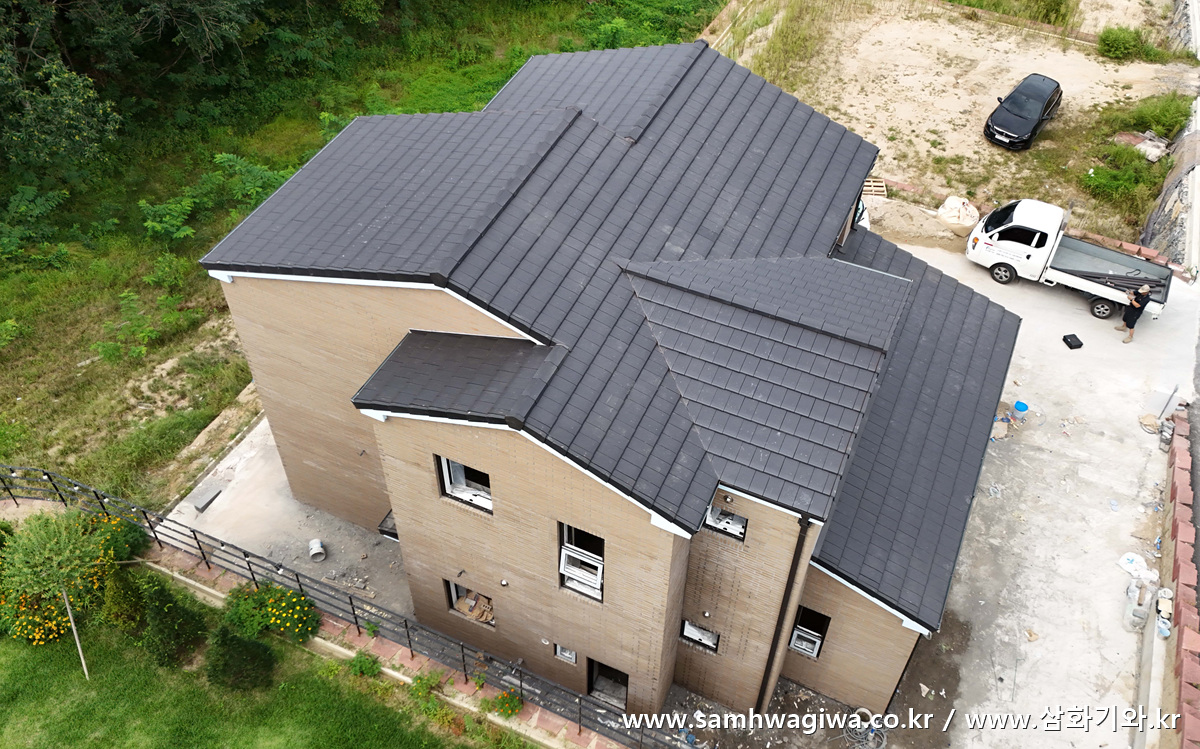

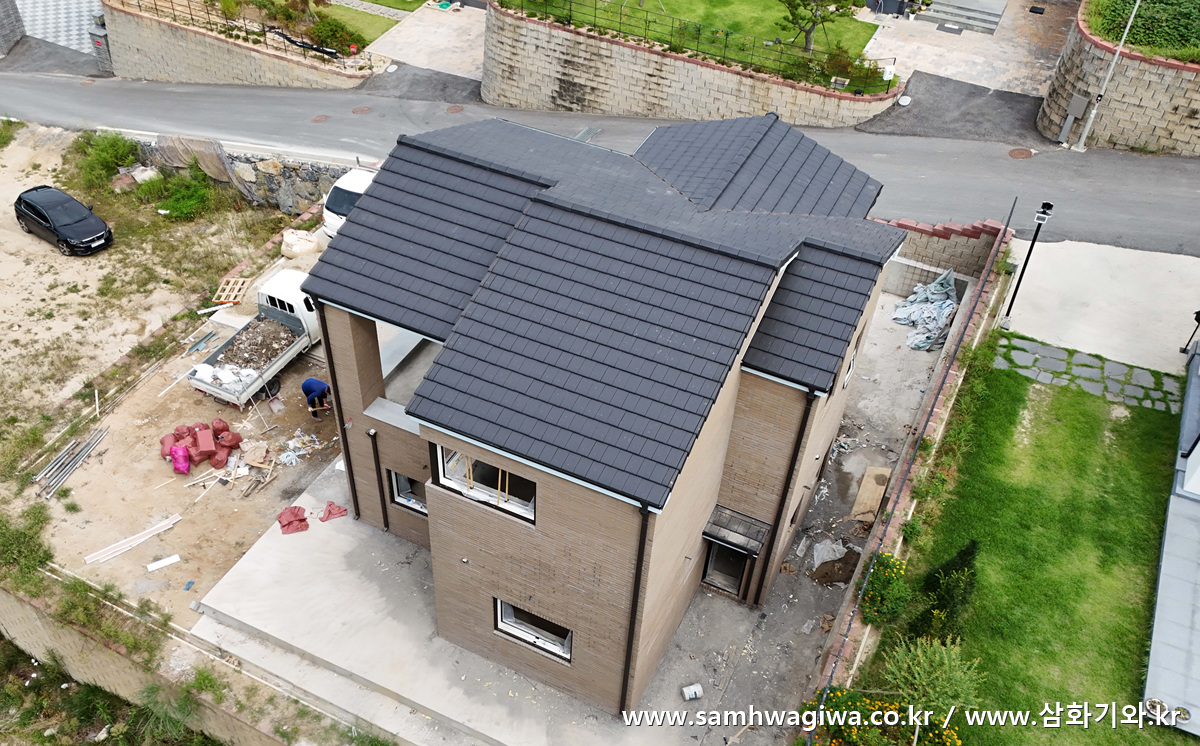

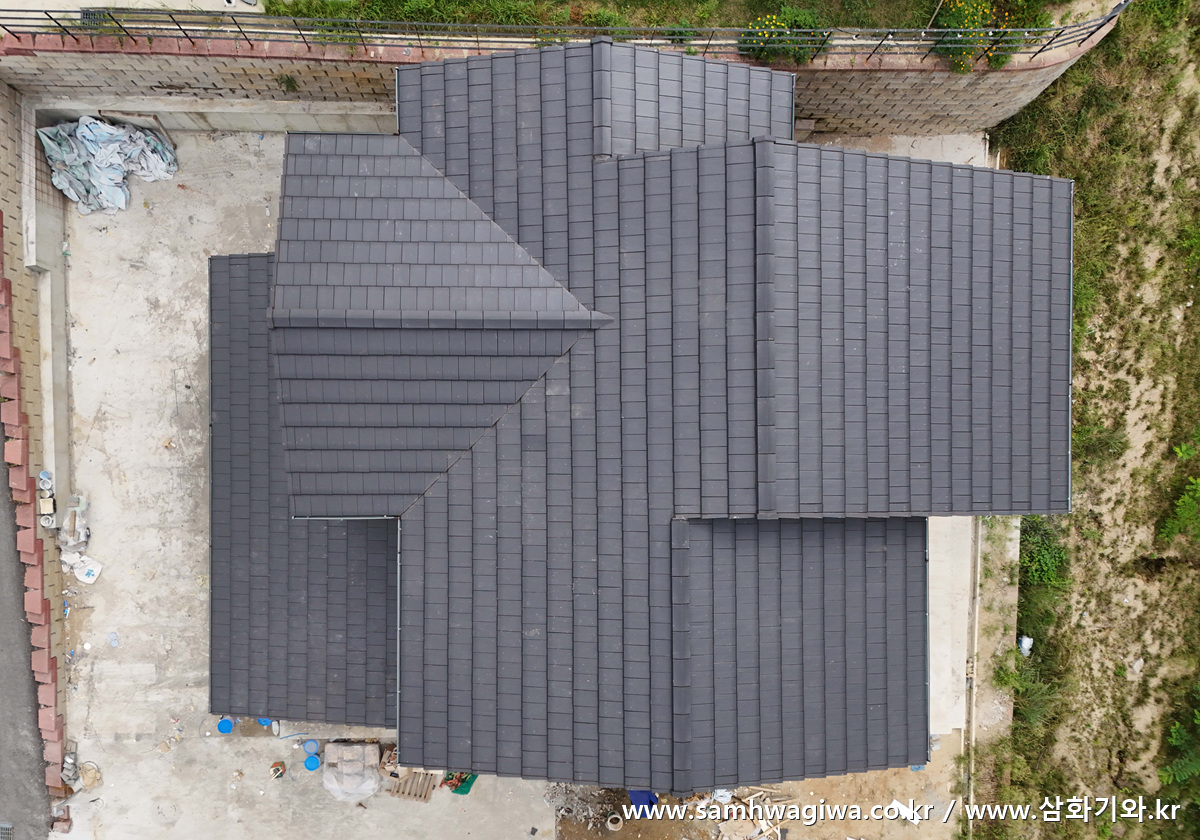

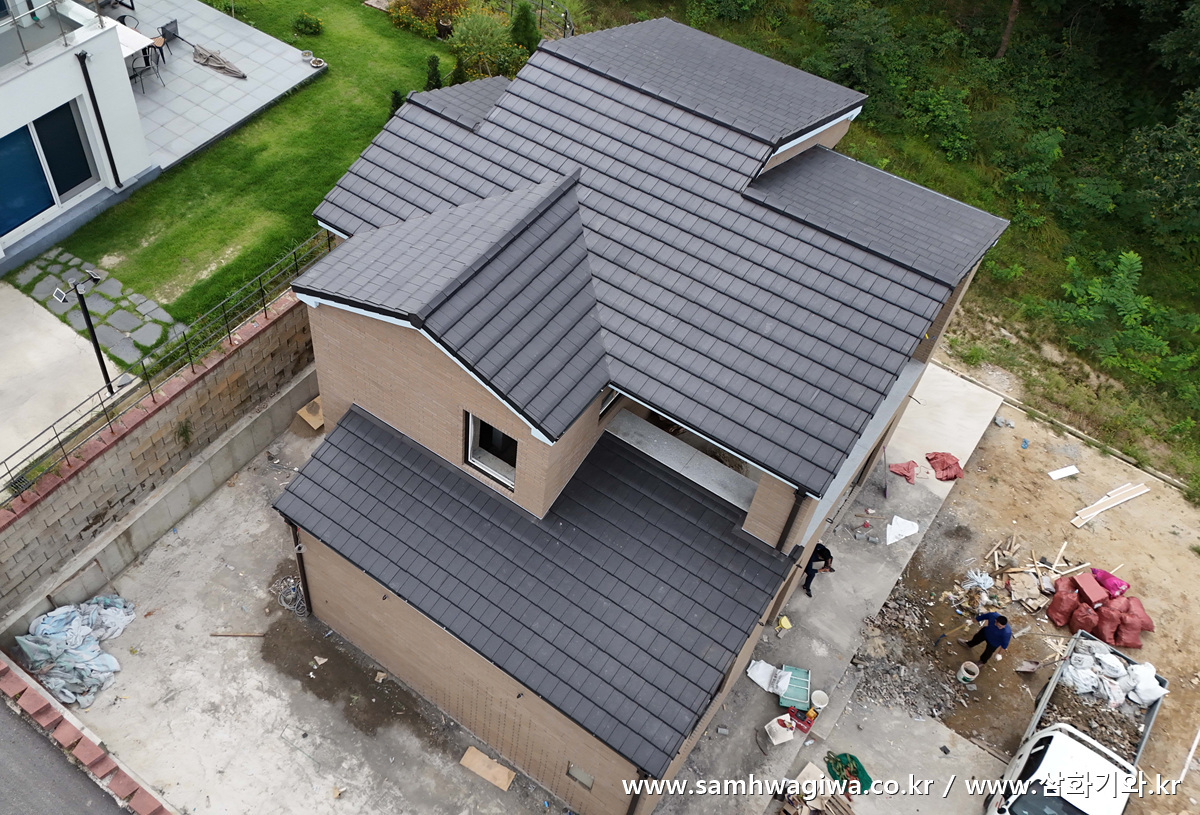

하늘에서 본 모습도 아주 근사합니다. 중후한 느낌의 평기와와 특색 있는 건물 외관이 잘 조화를 이루는 모습입니다. 이번 시공에 사용된 기와는 마자론 기와의 플라나(Plana) 평기와입니다. 심플하고 담백한 평기와의 특징에 더해 둥글게 라운딩 처리한 끝단부의 부드러운 느낌까지 어우러져 우아한 느낌까지 더한 고급 기와입니다.

아래의 VR 촬영 사진도 감상하세요. 사진은 한 장처럼 보이지만 들어가 보시면 각각의 상황에 따라 볼 수 있도록 팝업 메뉴로 링크를 구분해 놓았습니다. 각도를 달리해서 촬영한 총 아홉 장의 VR 사진을 감상하실 수 있습니다.
