이번 현장은 제천시 강제동에 위치한 4층 주상복합 신축현장입니다. 지붕의 형태는 맞배지붕과 외쪽지붕이 맞닿은 형태인데,  적정한 간격의 층을 두고 설계한 것이 아니라 거의 붙어 있는 형태로 설계가 되어 시공이 상당히 까다로운 현장입니다.



현장에 실측을 위해 최초로 방문했을 당시의 사진입니다. 지붕 끝에서 길게 빠져나와 있는 기둥은 일종의 장식 기둥으로서 석재를 붙여서 마감한다고 하므로 기와 시공에는 크게 지장을 주지 않을 예정입니다.

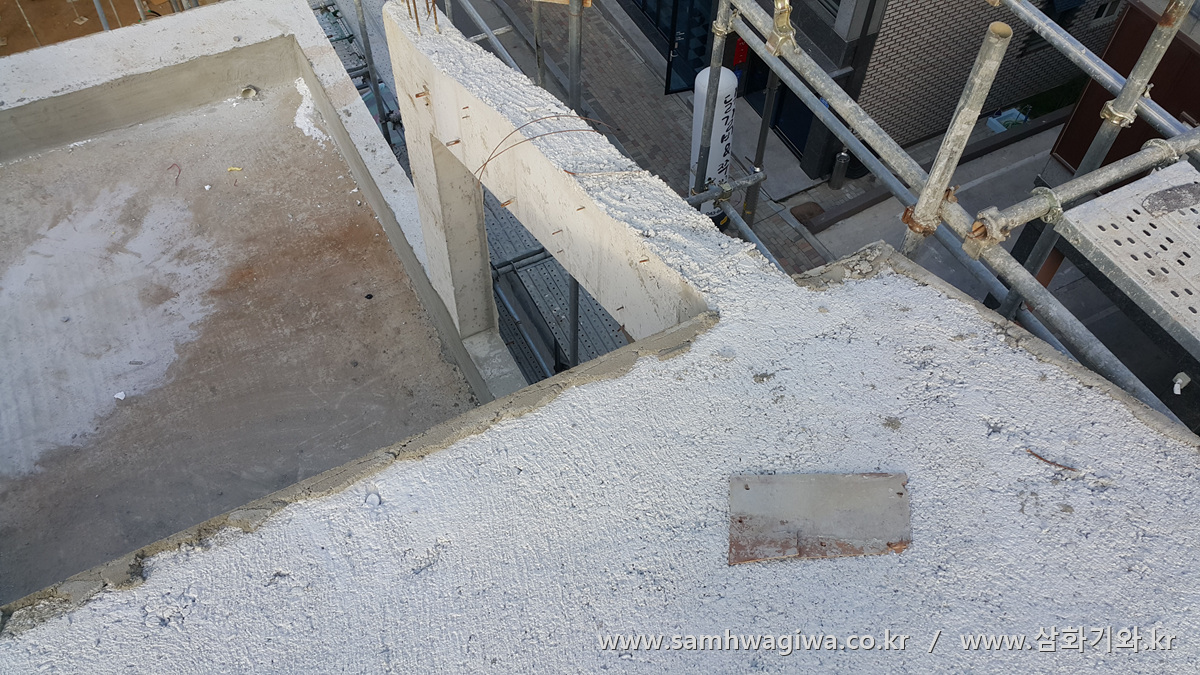

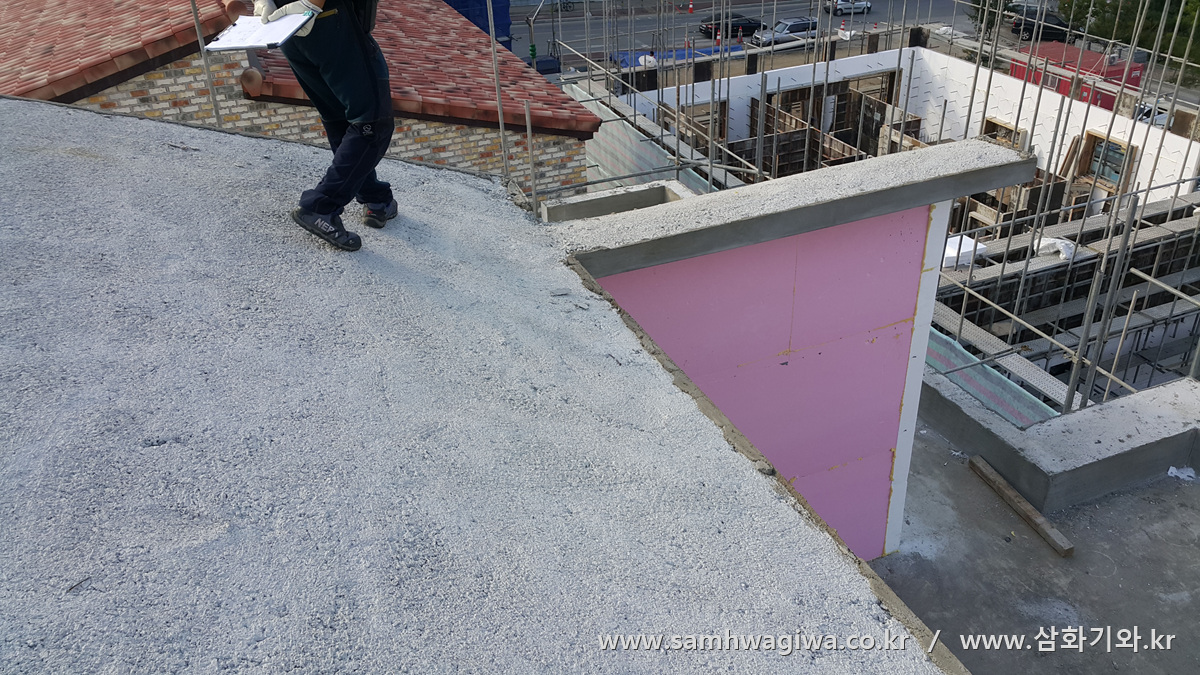

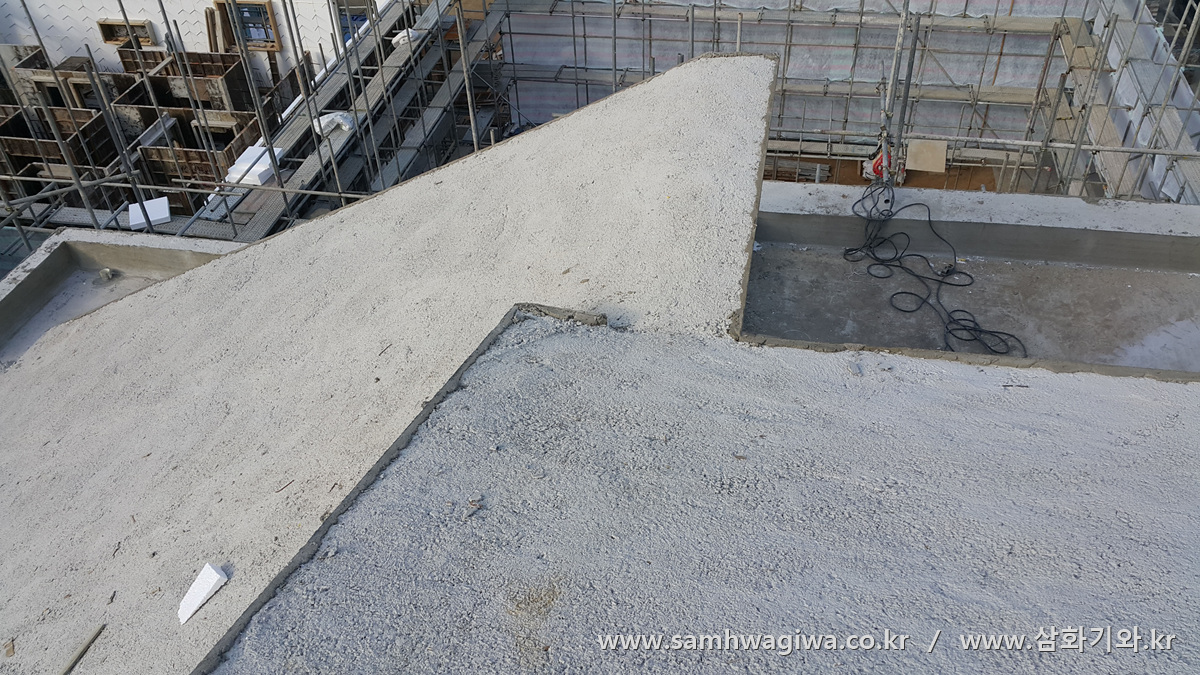

문제가 되는 곳은 바로 이 지점입니다. 사진의 오른쪽에 보이는 지붕이 맞배지붕의 지붕면이고 왼쪽에 보이는 지붕이 외쪽지붕의 위쪽 끝단입니다. 사진에서 알 수 있듯이 지붕이 일정한 간격으로 층을 두고 설계가 된 것이 아니라 붙어 있는 지점이 있습니다. 이 지점의 기와 및 빗물 처리가 상당히 까다로울 것 같습니다.

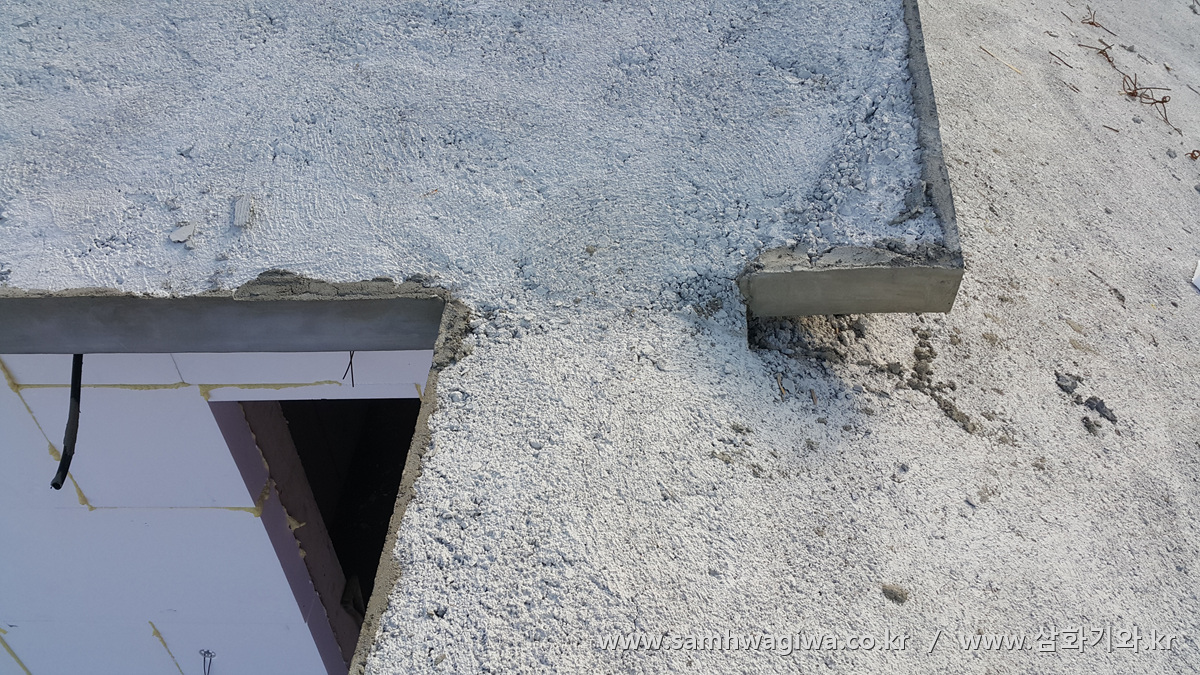

다른 각도에서 본 모습입니다. 아래쪽에 위치한 외쪽지붕의 경우 지붕과 지붕이 만나는 접점 부분이 지면과 수평을 이루고 있어 더욱 까다롭습니다.

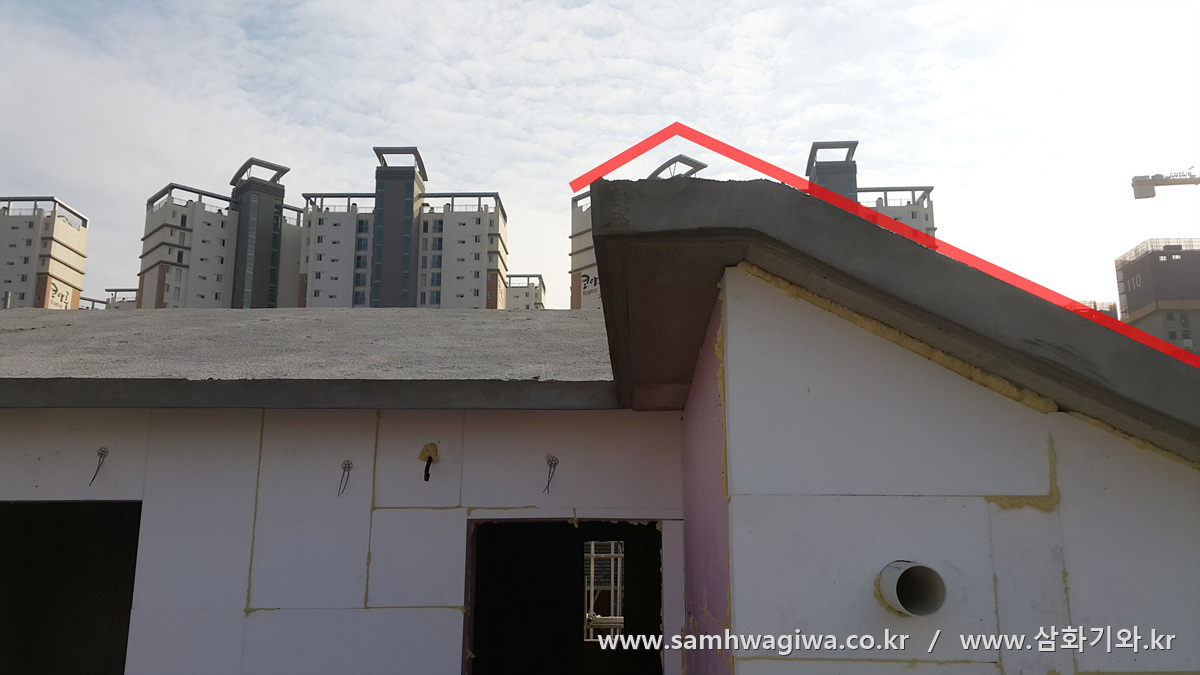

지붕 아래에서 바라본 모습입니다. 사진과 같이 지붕 경사면이 위쪽으로 올라오다가 맨 위에서 짧게 수평을 이룬 것을 보실 수 있습니다. 왼쪽의 맞배지붕과 만나는 지점 때문에 이렇게 처리한 것 같은데 이런 경우 기와로 어떻게 처리해야 할지 난감합니다. 기와의 경우 역수 때문에 수평면에는 설치할 수 없기 때문입니다. 사정을 들어보니 원래는 지붕이 기와로 설계된 건물이 아니라 슁글로 설계된 건물이라고 합니다. 슁글의 경우에는 지붕 경사면에 크게 영향을 받지 않기 때문에 이런 설계가 가능하지만 기와의 경우에는 이야기가 다릅니다. 어쩔 수 없이 사진에서 보시는 붉은 선처럼 인위적으로 경사를 만들어 주기로 합니다. 각상을 이용하여 이렇게 가상의 용마루 지점을 잡아 양쪽으로 꺾어서 지붕 모양을 새로 잡아야 하는 것입니다.

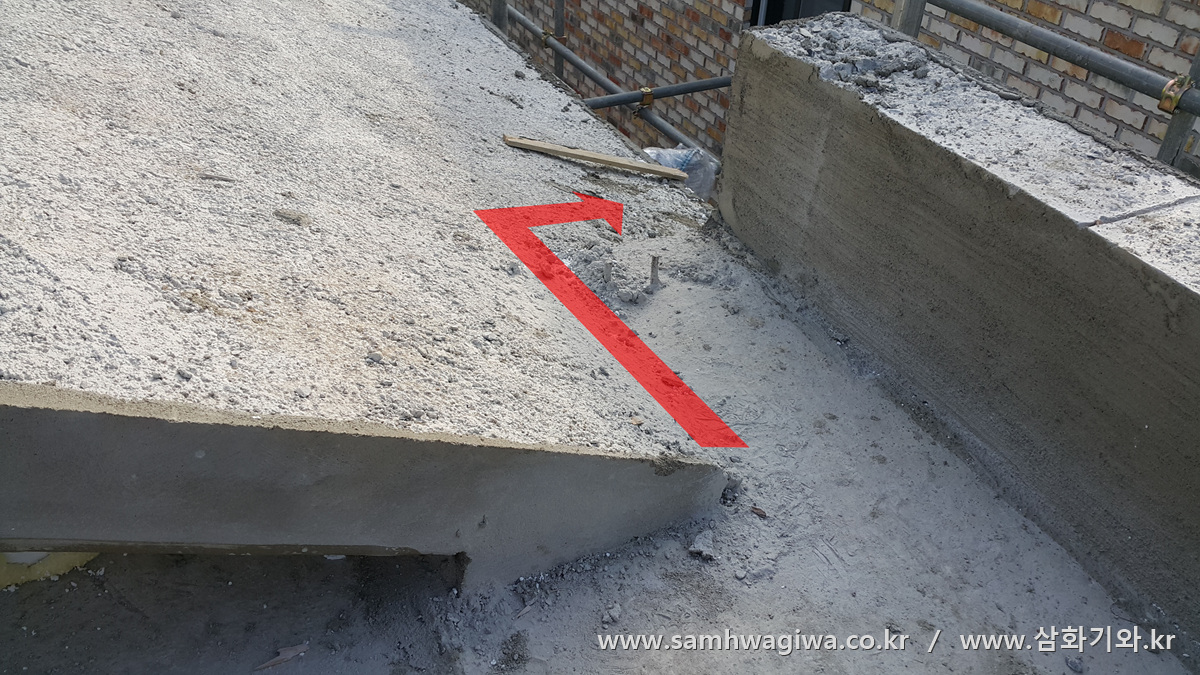

또 다른 곳에도 복병이 숨어 있습니다. 옥탑에 자리한 작은 면적의 평슬라브가 사진과 같이 외쪽지붕의 하단 끝기와 부분에서 만나는 곳이 있기 때문입니다. 이곳 역시 슁글로 시공할 경우 큰 문제가 안 되지만 기와로 시공하는 경우에는 작업이 까다롭습니다. 사진의 붉은 화살표처럼 빗물이 배수될 수 있는 후레싱을 심어 주어야 할 것 같습니다.

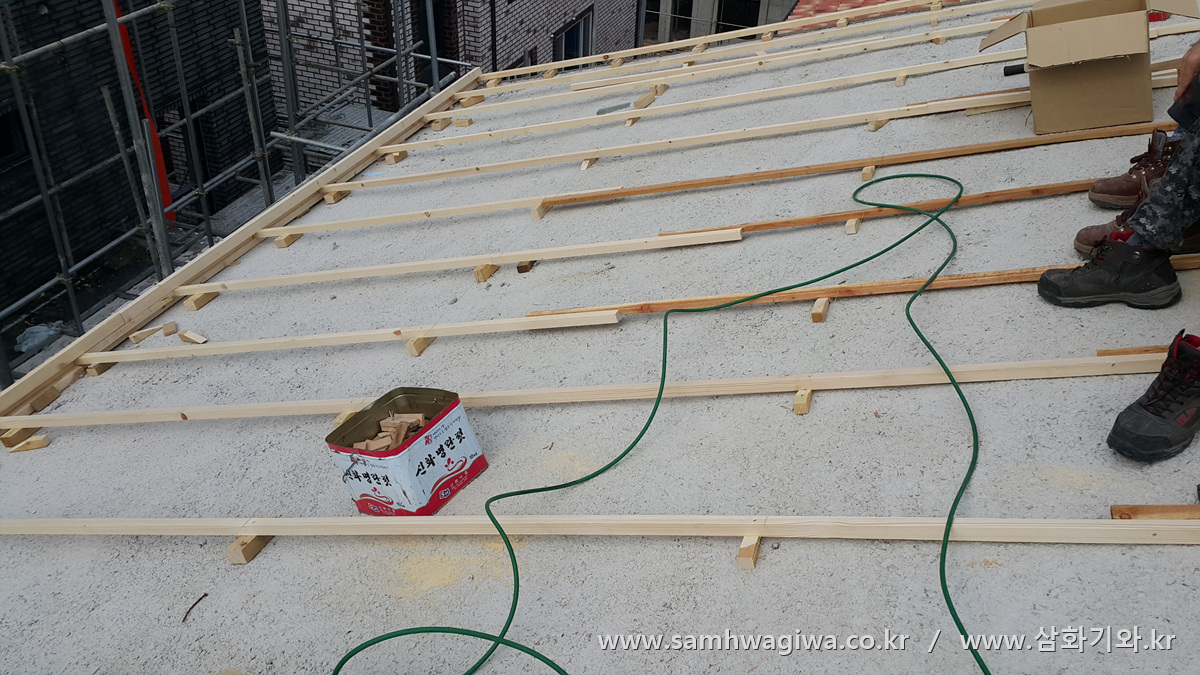

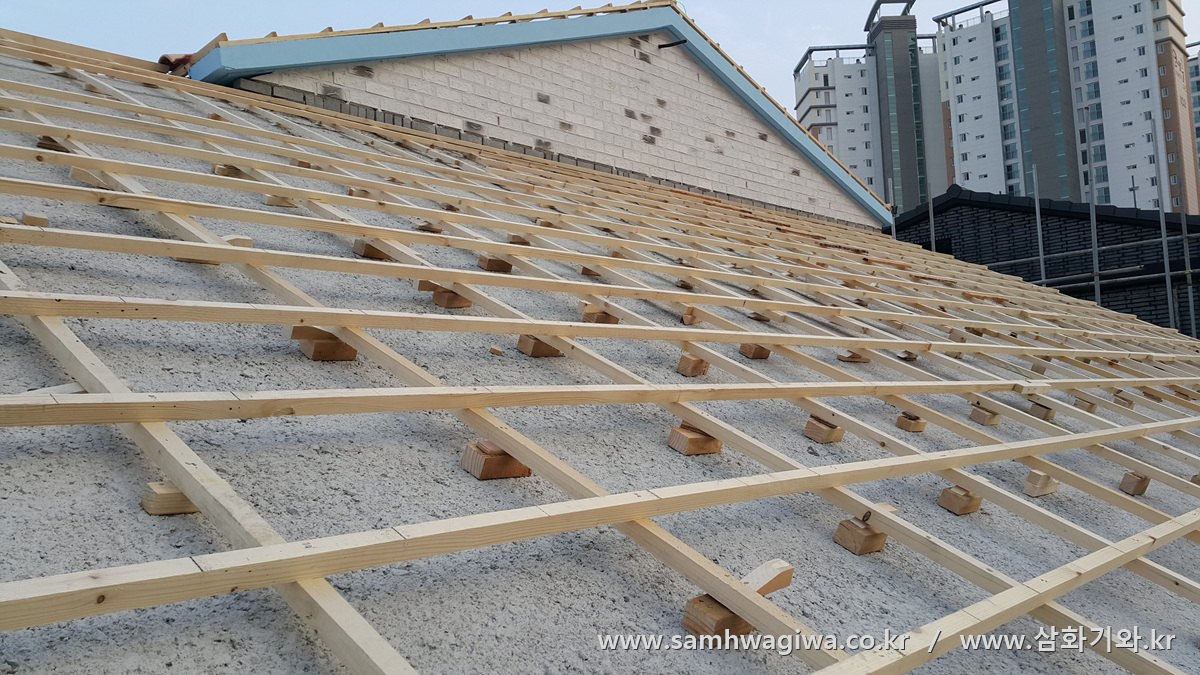

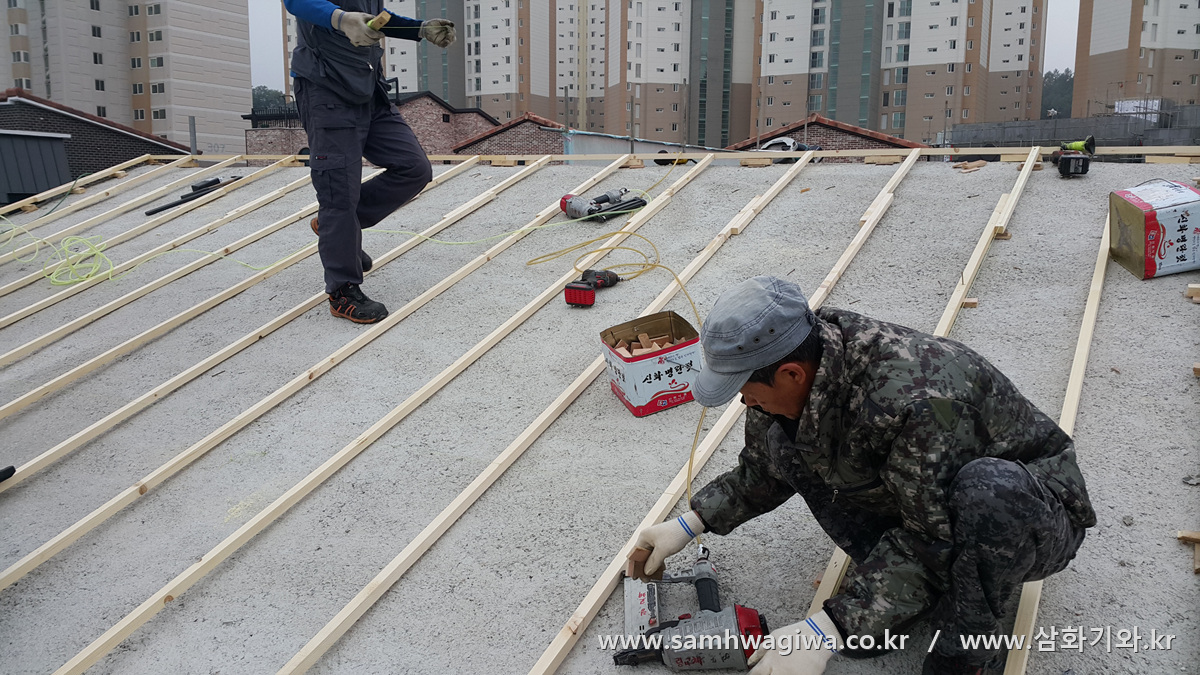

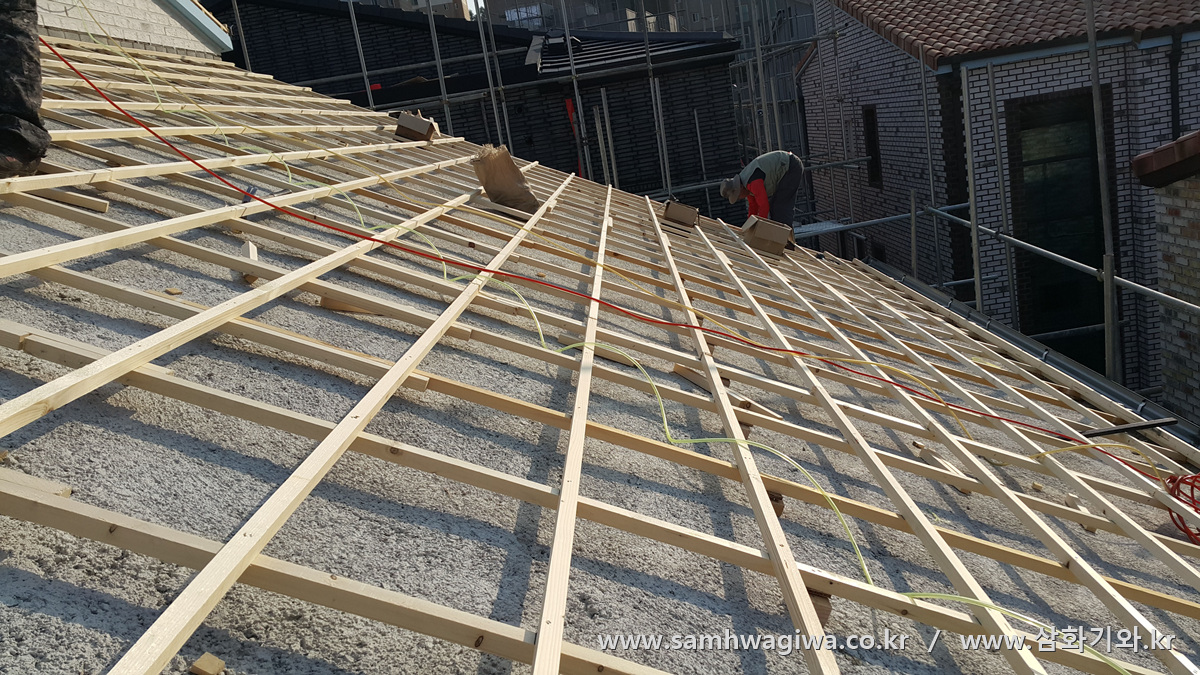

시공일이 다가와 각상 설치에 돌입합니다. 문제가 되었던 두 지점을 제외하고는 비교적 수월하게 각상 작업이 진행됩니다.

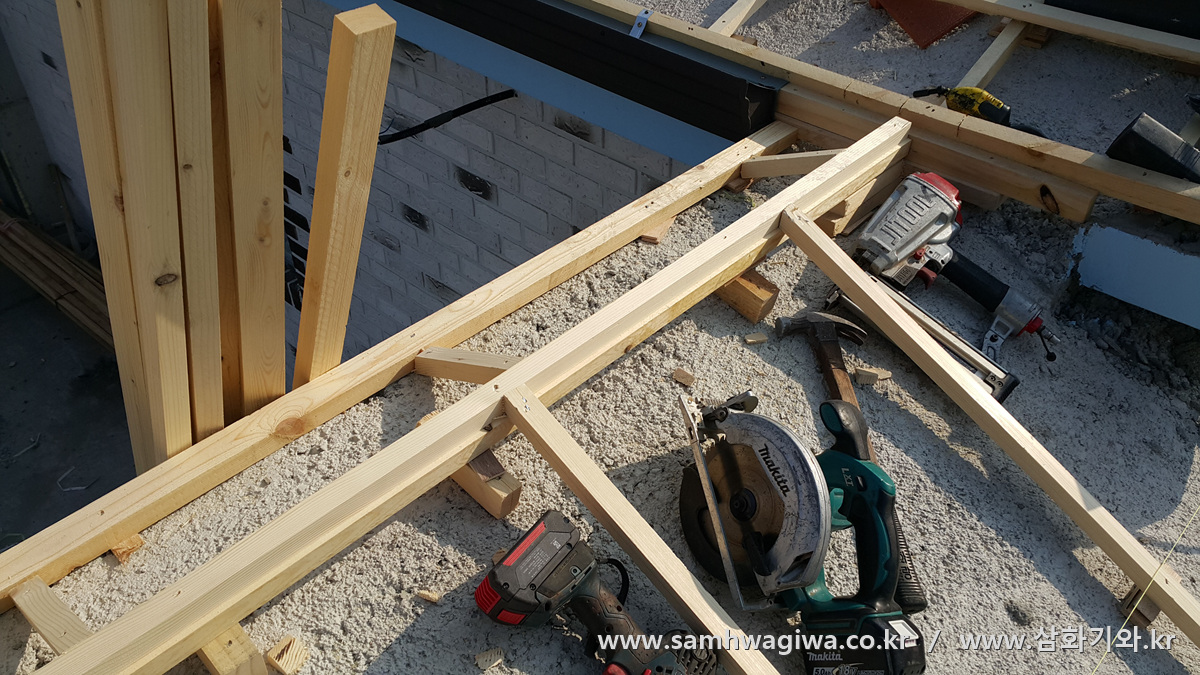

첫 번째로 문제가 되었던 지점, 즉 지붕과 지붕이 만나는 부분의 시공 모습입니다. 사전에 많은 궁리와 고민을 하고 작업에 임했음에도 역시나 작업이 쉽지는 않습니다. 수평 부분을 가상의 용마루를 잡아서 경계를 나눈 모습입니다.

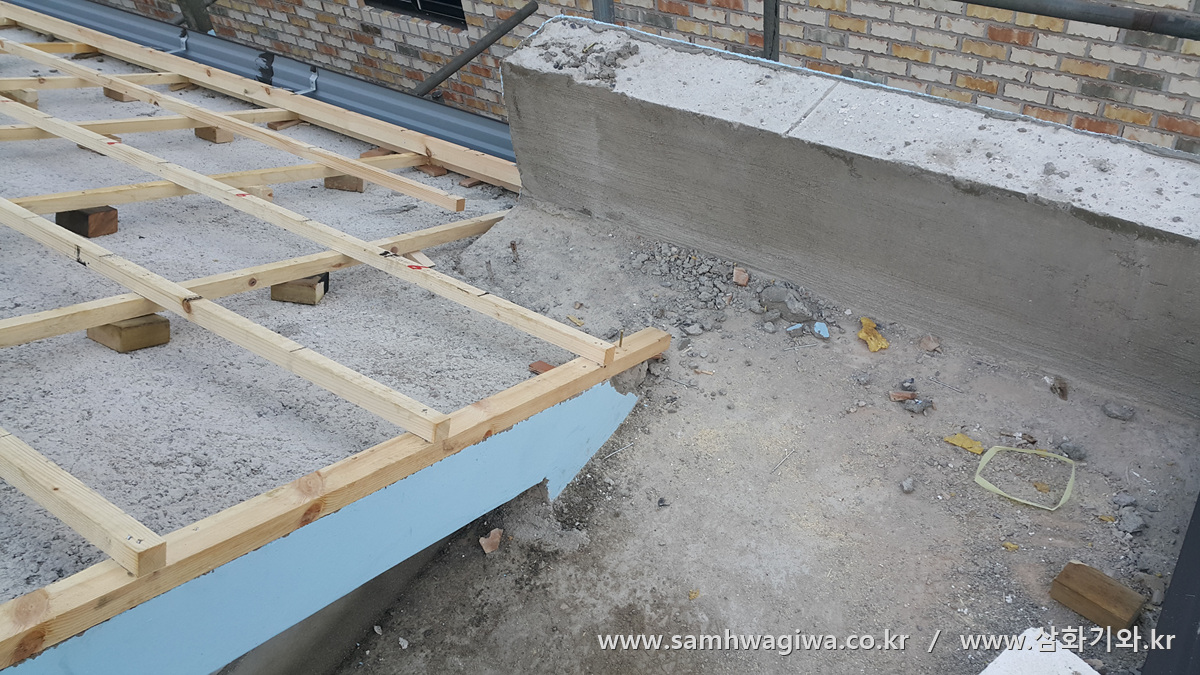

두 번째로 고민스러웠던 부분의 모습입니다. 이곳에는 아까 보셨던 것처럼 후레싱을 심어 빗물 배수로를 만들어 주어야 하는 곳입니다. 아직 후레싱 작업은 이루어지지 않은 모습입니다.

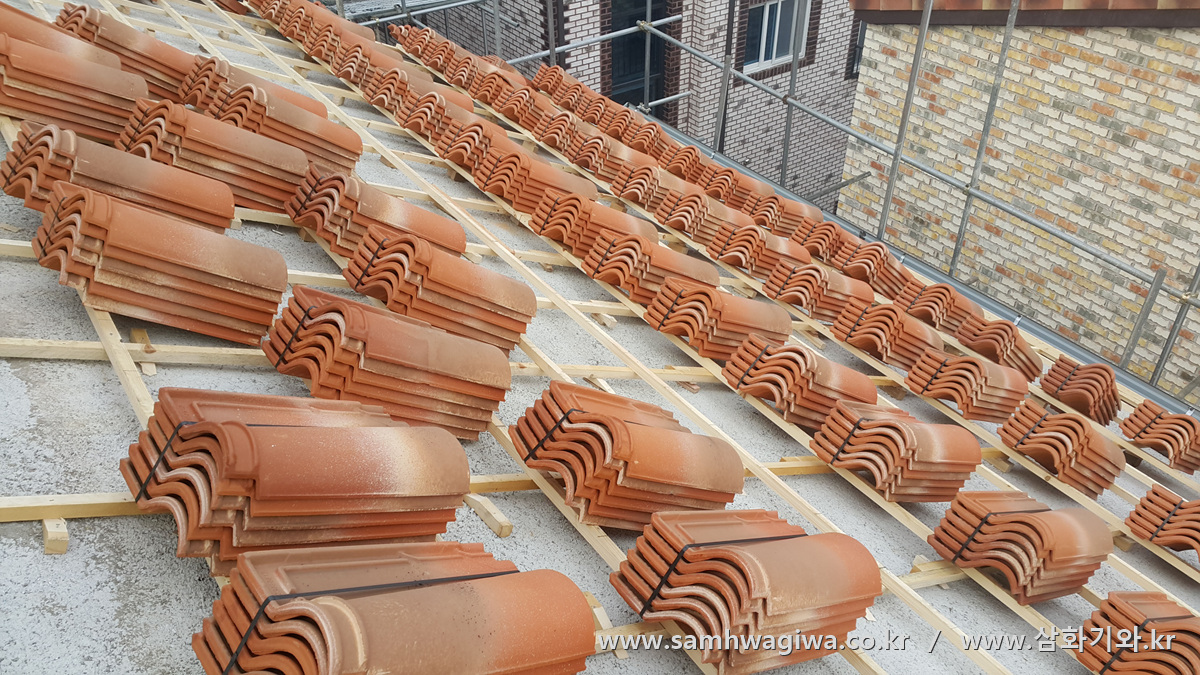

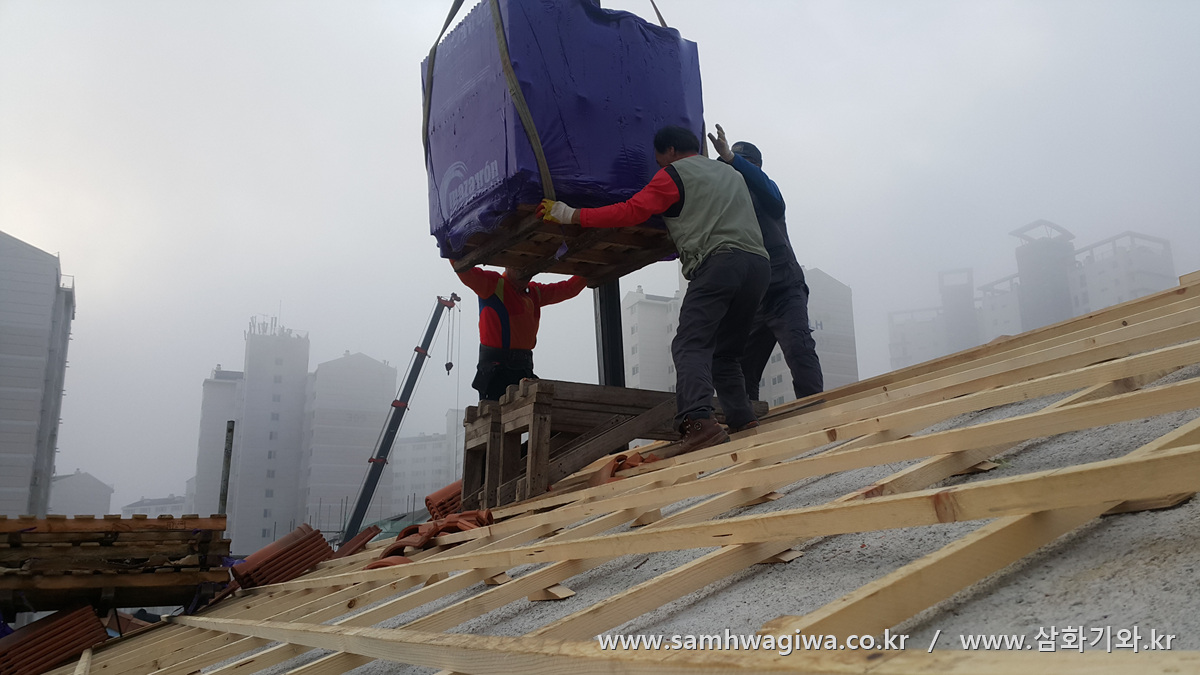

고민하는 와중에 기와가 도착하였습니다. 지붕이 높기 때문에 특히나 안전에 유의하면서 기와를 펼쳐 놓습니다.

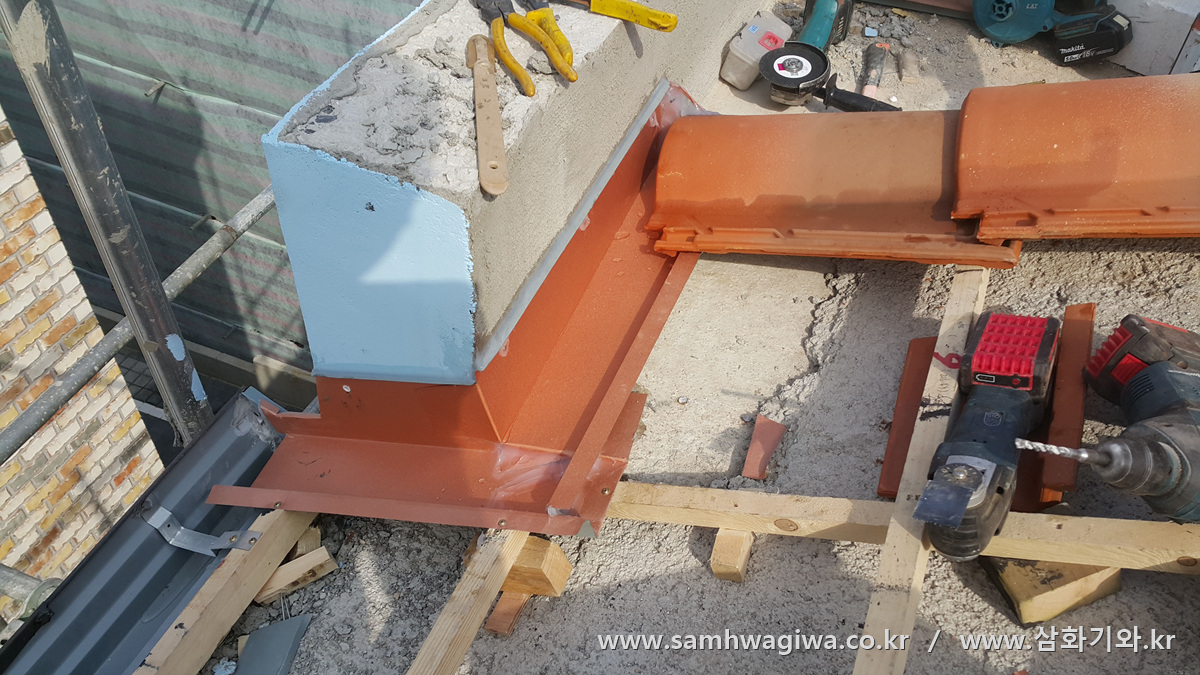

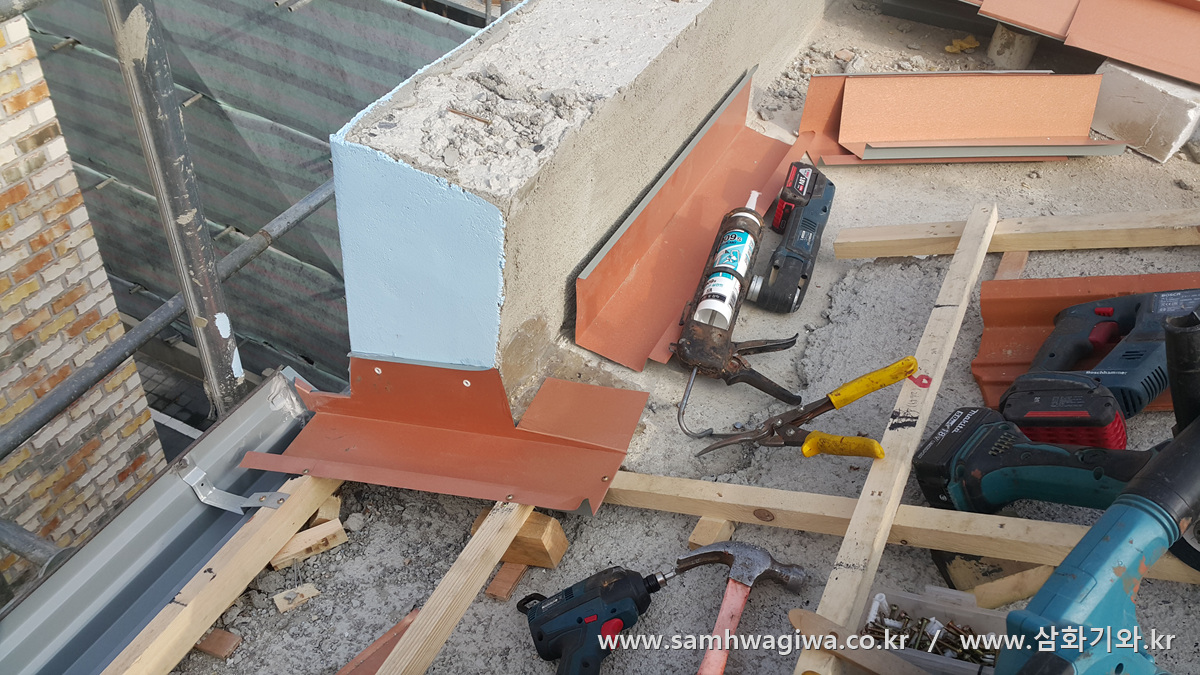

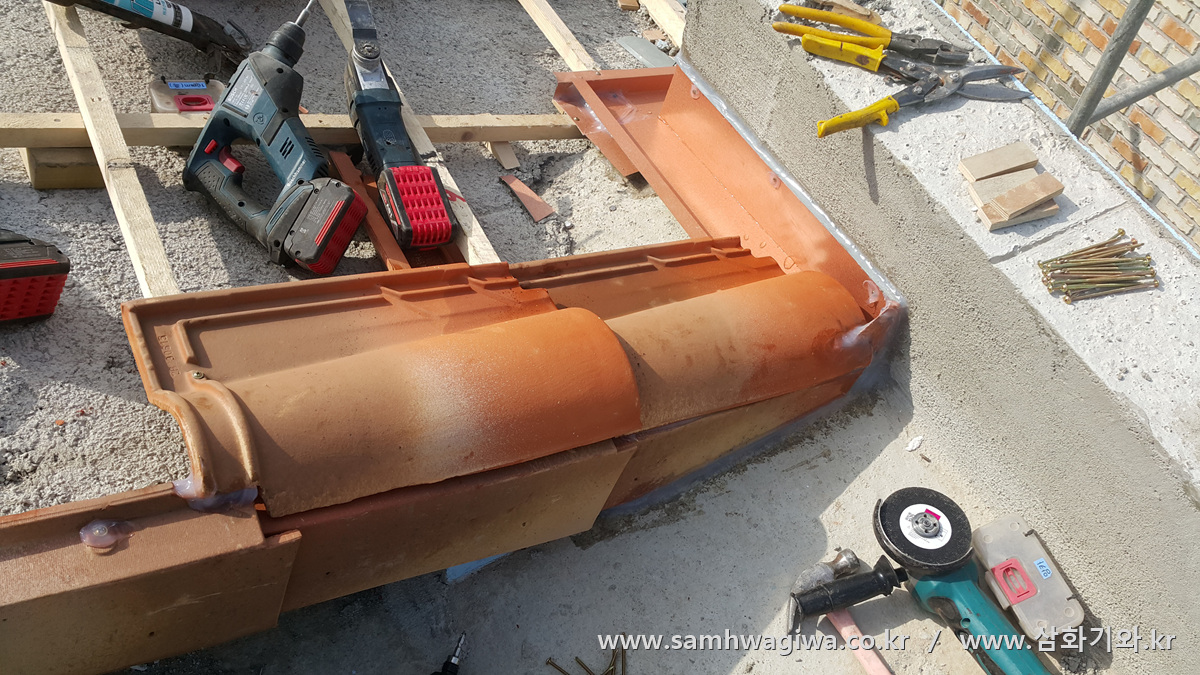

다시 후레싱 작업에 들어갑니다. 사진에서 보시는 순서와 같이 후레싱을 심습니다. 이렇게 함으로써 기와에서 떨어지는 빗물이 후레싱 배수로를 타고 빗물받이로 흐르게 되는 것입니다.

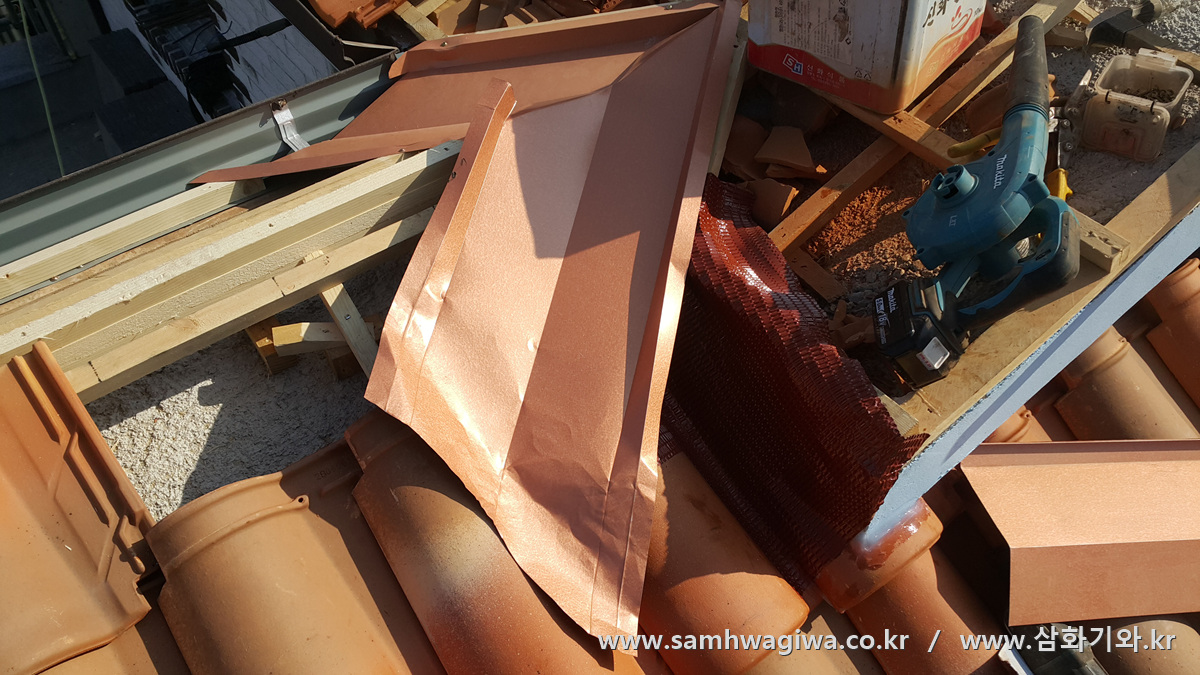

벽체와 기와가 만나는 곳에는 후레싱으로 마감해야 합니다. 후레싱을 둥글게 절단하기 위한 작업을 준비 중인 모습입니다.

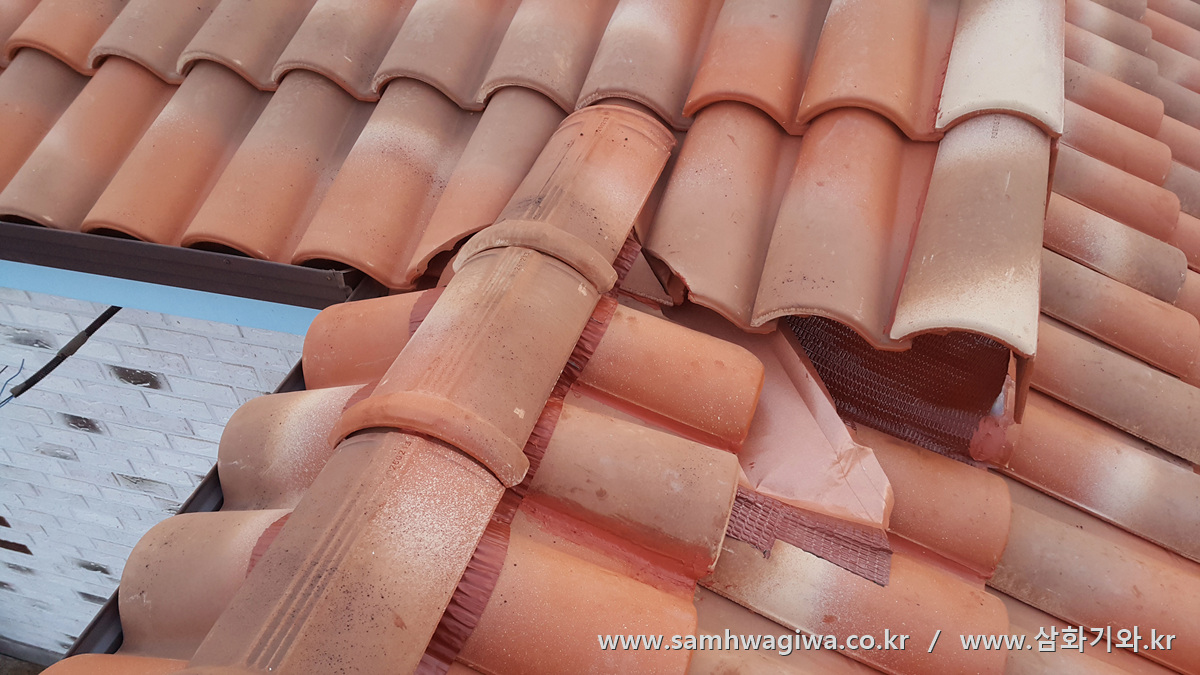

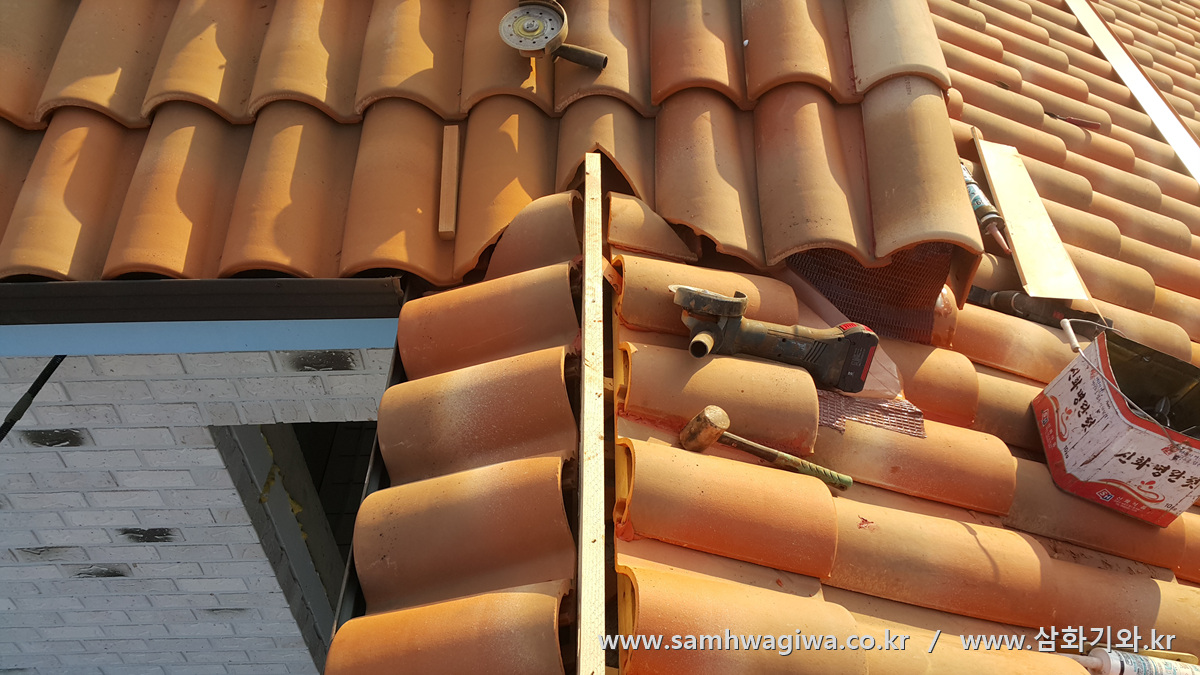

가장 고민스러웠던 난관이었던 지붕과 지붕이 만나는 곳의 마무리 모습입니다. 접점 부분에 작은 밸리(기와골)을 만들어서 윗지붕의 빗물이 자연스럽게 아랫지붕으로 흐르도록 시공한 모습입니다. 사전에 많은 고민을 했던 덕분인지 아주 만족스럽게 시공이 마무리되었습니다.

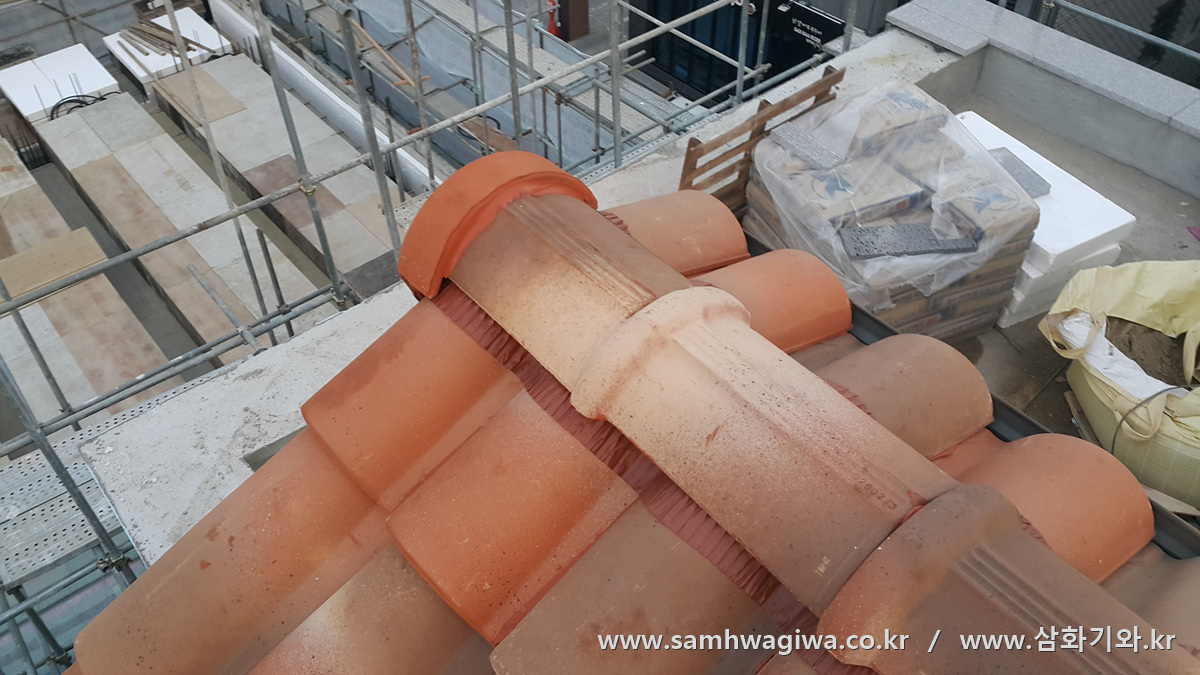

용마루 마감 작업에 한창인 모습입니다. 용마루 전용 벤트를 붙이고 있네요.

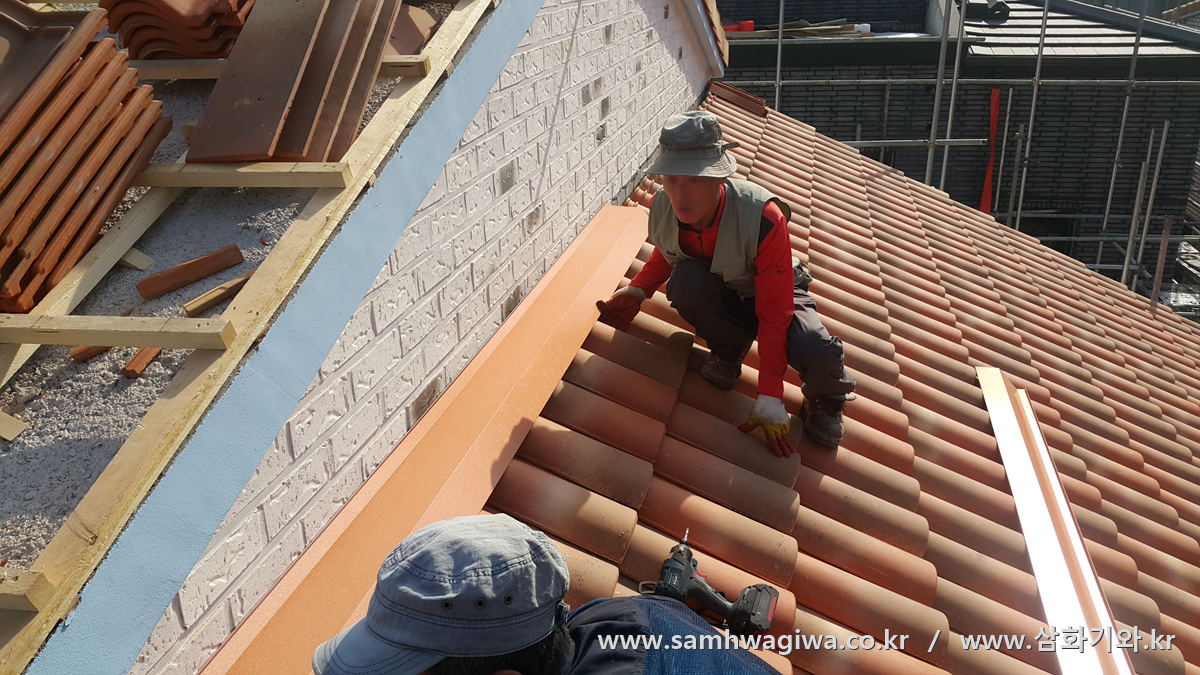

벽체 후레싱 작업도 깔끔하게 마무리되었습니다. 기와의 모양대로 둥글게 절단하여 벽면에 부착한 모습입니다.

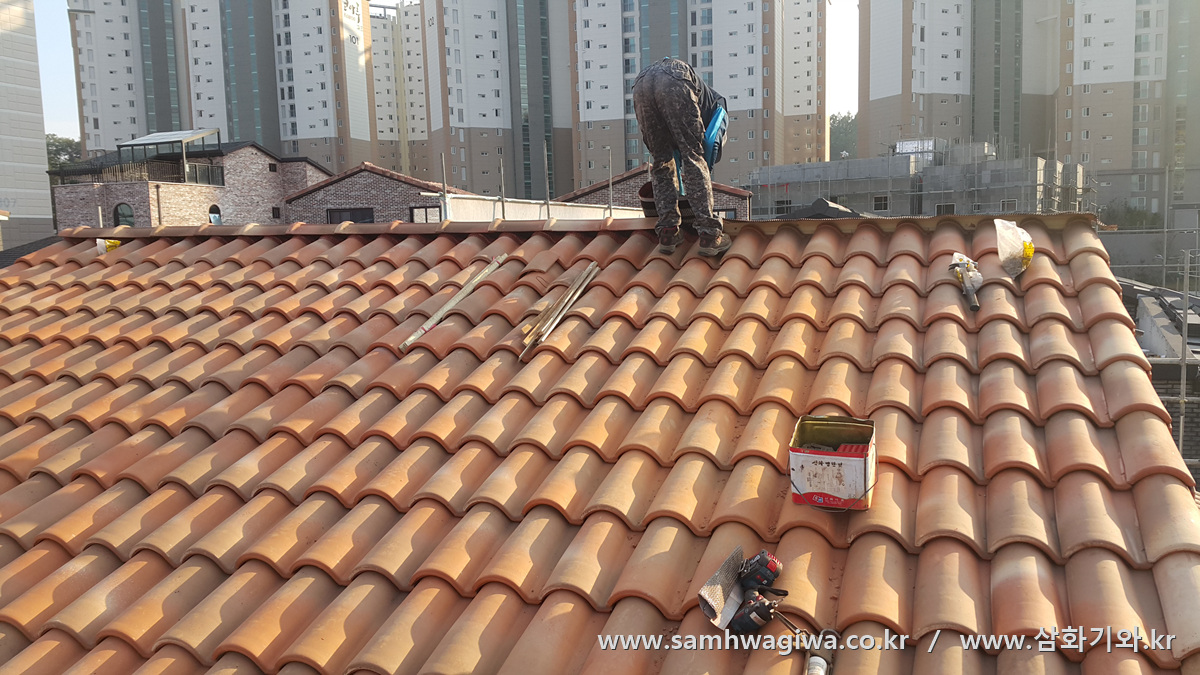

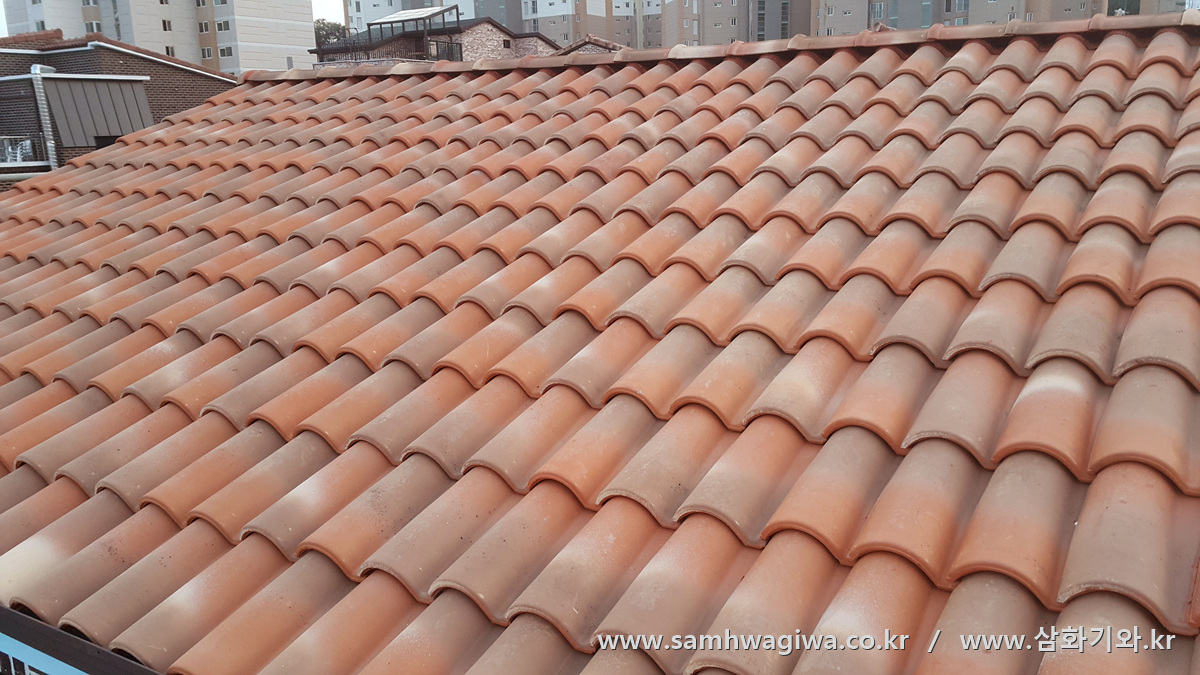

이번 현장은 상당히 난이도가 높고 까다로웠지만 아주 만족스럽게 마무리가 되어 작업자로서도 무척 뿌듯한 현장이었습니다. 완성 후의 깔끔한 모습을 보니 기분이 절로 좋아집니다.

이번 시공에 사용된 기와는 마자론 기와의 아두르 제품입니다. 전체적으로 붉은 빛의 색상 위주로 배색된 기와로 따뜻한 분위기를 연출해주는 스테디셀러 기와입니다. 아두르 제품에 대해서 궁금하신 분은 아래 링크를 참고하시고 VR사진도 감상하세요.
